Компенсатор сальниковый двухсторонний Серия 4.903-10

Заказ оборудования по телефону: +7 (351) 268-90-01, 268-90-02

Односторонний Серия 5.903-13          Двухсторонний Серия 5.903-13          Односторонний Серия 4.903-10          Двухсторонний Серия 4.903-10

  • Циклон ЛИОТ

Назначение и устройство

Двухсторонний сальниковый компенсатор серии 4.903-10 применяется для паровых и водяных тепловых сетей с условным давлением Ру до 25 кгс/см2 при температуре воды до 200 град. и пара до 300 град. Расчетная температура наружного воздуха не ниже минус 40 град. Компенсирующая способность изменяется от 200 до 500 мм в зависимости от условного прохода трубопровода Ду 100, 125, 150, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800 мм.

Конструкция узла затяжки грунд-буксы и корпуса выполняется Т-образными болтами. Такая замена позволяет уменьшить плечо изгиба и существенно снизить массу конструкции. При замене сальниковой набивки необходимо только ослабить затяжку болтов и вывести их из пазов-упоров. Это упрощает производство ремонтных работ.

В таких компенсаторах применяется асбестовая или асбестопроволочная набивка. Основное назначение – подземная или надземная на низких опорах прокладка трубопровода теплотрасс.

Технические характеристики

Dу Размеры, мм Масса*, кг

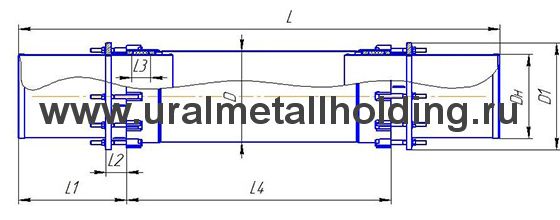

D D1 D2 L L1 L2 L3 L4 Компенсирующая способность, Δ
100 133 190 98 108 1540 360 65 60 820 2×250 41,5
125 159 220 124 133 1540 360 65 60 820 2×250 53,4
150 194 255 148 157 1590 370 75 70 850 2×250 79,3
175 219 280 182 194 1590 370 75 70 850 2×250 85,9
200 273 345 206 219 1670 370 120 120 930 2×200 160,5
2470 570 1330 2×400 199,0
250 325 395 257 273 1670 370 120 930 2×200 207,8
2470 570 1330 2×400 267,2
300 377 450 308 325 1670 370 120 930 2×200 269,6
2470 570 1330 2×400 333,3
350 426 500 355 377 1740 370 120 1000 2×200 312,8
2540 570 1400 2×400 372,2
400 480 550 411 426 2140 480 120 1180 2×300 390,0
2840 680 1480 2×500 454,1
450 530 600 465 480 2140 480 120 1180 2×300 421,0
2840 680 1480 2×500 499,1
500 576 665 514 530 2240 485 130 1270 2×300 540,2
3040 685 1670 2×500 630,2
600 678 770 614 630 2260 485 130 1290 2×300 686,2
3060 685 1690 2×500 804,6
700 770 865 702 720 2260 485 130 1290 2×300 819,2
3060 685 1690 2×500 962,4
800 872 965 800 820 2260 485 130 1290 2×300 960,8
3060 685 1690 2×500 1132,0
