Компенсатор сальниковый односторонний Серия 4.903-10

Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:

Односторонний Серия 5.903-13          Двухсторонний Серия 5.903-13          Односторонний Серия 4.903-10          Двухсторонний Серия 4.903-10



  • Циклон ЛИОТ



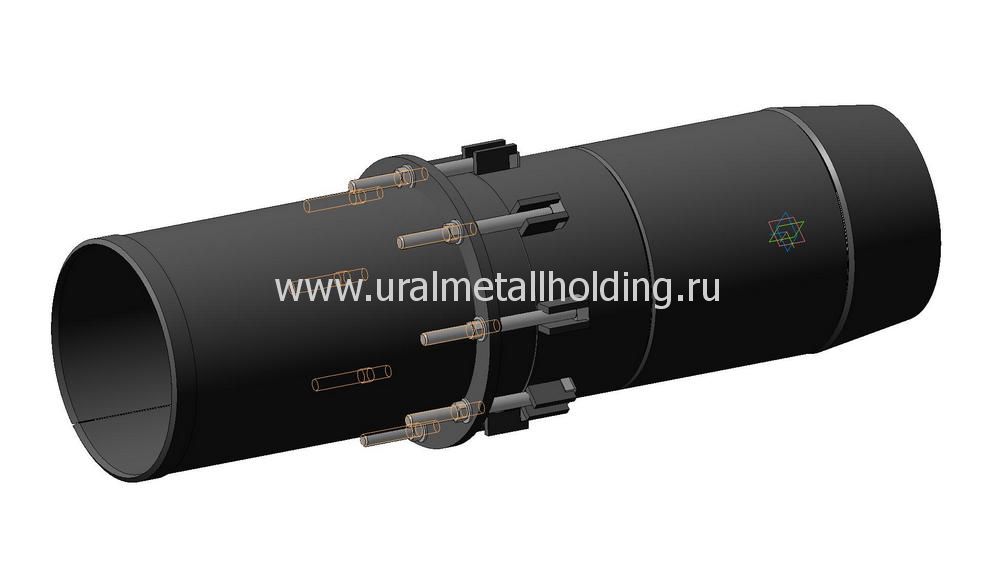

Назначение и устройство

В серии 4.903-10 компенсирующая способность изменяется от 200 до 500 мм в зависимости от условного прохода трубопровода Ду 100, 125, 150, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм. В отличие от серии 5.903-13 затяжка грунд-буксы и корпуса производится Т-образными болтами, позволяющая уменьшить плечо изгиба и существенно снизить массу конструкции.

С целью повышения надежности работы сальниковой набивки при t до 150 ⁰С применены резиновые уплотняющие кольца из теплостойкой резины типа Т со средней твердостью, укладываемые с асбестовой или асбестопроволочной набивкой.

В грунд-буксе предусмотрены профильные отверстия (пазы) для заливки антикоррозийной смазки, что позволит устранить коррозию патрубков под грунд-буксой, возникающую вследствие конденсации влаги из окружающей (более холодной) среды.

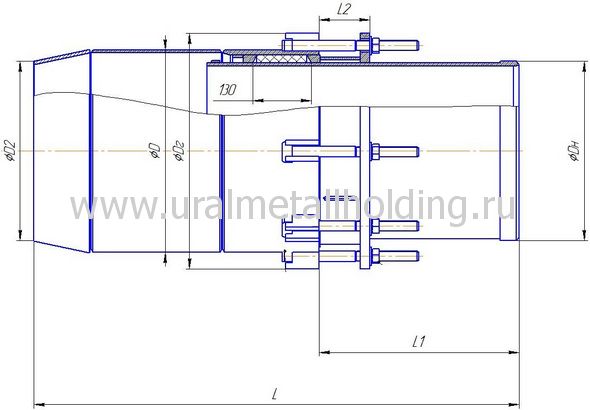

Технические характеристики



Dу Размеры, мм Масса*, кг
D D1 D2 L L1 L2 Компенсирующая способность, Δ
100 133 190 98 108 830 360 65 250 20,9
125 159 220 124 133 830 360 65 250 27,7
150 194 255 148 157 895 370 75 250 41,4
175 219 280 182 194 920 370 75 250 46,6
200 273 345 206 219 970 370 120 200 86,3
1370 570 400 103,9
250 325 395 257 273 970 370 120 200 120,9
1370 570 400 134,8
300 377 450 308 325 990 370 120 200 142,3
1390 570 400 176,8
350 426 500 355 377 990 370 120 200 160,6
1390 570 400 190,5
400 480 550 411 426 1150 480 120 300 193,1
1550 680 500 229,5
450 530 600 465 480 1150 480 120 300 208,0
1550 680 500 246,7
500 576 665 514 530 1160 485 130 300 276,1
1590 685 500 320,6
600 678 770 614 630 1165 485 130 300 349,6
1565 685 500 408,8
700 770 865 702 720 1170 485 130 300 416,7
1570 685 500 480,0
800 872 965 800 820 1175 485 130 300 492,0
1575 685 500 577,6
900 972 1070 900 920 1275 535 130 350 623,6
1775 785 600 754,6
1000 1074 1170 998 1020 1280 535 130 350 702,8
1780 785 600 853,8
1200 1276 1380 1196 1220 1336 560 150 350 950,3
1836 810 600 1139,5
1400 1482 1580 1394 1420 1340 560 150 350 1239,7
1840 810 600 1508,8
