Опоры по ОСТ 24.125.158-01
Опоры скользящие направляющие приварные трубопроводов ТЭС и АЭС
Настоящий стандарт распространяется на опоры скользящие направляющие приварные трубопроводов ТЭС и АЭС из углеродистых электросварных труб наружным диаметром от 530 до 1620 мм с температурой среды t 300 °С.
(1).jpg)

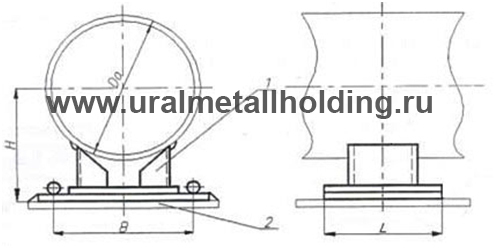

1 – опора приварная по ОСТ 24.125.153-01, 2 – плита направляющая
Основные размеры приварных скользящих направляющих опор, мм
|
Исполнение |
Наружный диаметр трубопровода Da |
В |
Н |
L |
Масса, кг |
|
|
01 |
530 |
330 |
378 |
400 |
27,78 |
|
|
02 |
630 |
380 |
420 |
30,68 |
||
|
720 |
470 |
|||||
|
03 |
820 |
440 |
515 |
500 |
38,20 |
|
|
920 |
570 |
|||||
|
04 |
1020 |
510 |
610 |
42,60 |
||
|
05 |
1220 |
590 |
685 |
48,10 |
||
|
06 |
1420 |
715 |
780 |
55,40 |
||
|
07 |
1620 |
860 |
64,60 |
-
