Опоры по ОСТ 34-10-617-93

Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:

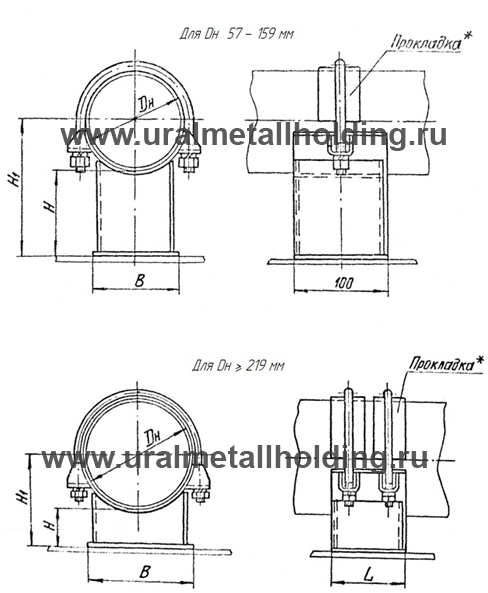

Опора хомутовая скользящая

Настоящий стандарт распространяется на опоры хомутовые скользящие, предназначенные для трубопроводов ТЭС и АЭС с DН 57-1620 мм, с параметрами среды tРАБ ≤ 425°С, РУ ≤ 4,0 МПа.

*Прокладка для опор трубопровод из коррозионностойкой стали


Исполнение опор для трубопроводов из стали

DН

Допускаемая вертикальная нагрузка, кН

H

H1

B

L

Масса, кг



углерод

корроз



Углер.

Корроз.



01

02

57

0,7

100

129

40

100

1,1



03

04

76

1,5

100

138

60

100

1,4



05

06

89

2,0

100

145

60

100

1,6



07

08

108

3,6

100

154

100

100

2,7



09

10

108

3,6

150

204

100

100

3,2



11

12

133

4,3

100

167

100

100

3,3



13

14

133

4,3

150

217

100

100

3,8



15

16

159

6,0

100

180

120

100

3,8



17

18

159

6,0

150

230

120

100

4,4



19

20

219; 220

11

100

210

200

150

9,5

10,5



21

22

219; 220

11

150

260

200

150

10,5

11,3



23

24

273

19

100

236

200

150

11,0

12,0



25

26

273

19

150

286

200

150

12,5

13,5



27

28

325

25

100

262

300

200

17,5

20,0



29

30

325

25

150

312

300

200

19,5

22,0



31

32

377

30

100

288

300

200

19,5

22,0



33

34

377

30

150

338

300

200

22,0

24,0



35

36

426

36

100

314

400

250

38,0

41,0



37

38

426

36

150

364

400

250

42,0

45,0



39

40

478

36

100

340

400

250

40,0

43,5



41

42

478

36

150

390

400

250

44,0

47,0



43

44

530

45

100

365

400

250

43,0

46,0



45

46

530

45

150

415

400

250

46,0

49,0



47

48

630

60

100

415

500

250

59

63



49

50

630

60

150

465

500

250

64

68



51

52

720

75

100

460

600

350

82

88



53

54

720

75

150

510

600

350

87

94



55

56

820

95

100

510

600

350

86

94



57

58

820

95

150

560

600

350

92

100



59

60

920

115

100

560

700

350

113

122



61

62

920

115

150

610

700

350

120

130



63

64

1020

135

100

610

700

350

118

128



65

66

1020

135

150

660

700

350

126

136



67

68

1220

185,6

100

710

800

450

174

190



69

70

1220

185,6

150

760

800

450

184

200



71

72

1420

260

100

810

800

450

189

208



73

74

1420

260

150

860

800

450

199

218



75

76

1620

330

100

910

900

450

260

286



77

78

1620

330

150

960

900

450

272

298
