Пылеуловитель ПВМКБ

Пылеуловитель вентиляционный мокрый конвейерный типа ПВМКБ

ООО ПП «УралМетХолдинг» предлагает проектирование, монтаж и обслуживание пылеуловителя ПВМКБ по доступной цене. Технические специалисты компании всегда готовы ответить на все ваши вопросы и оказать помощь, чтобы сделать правильный выбор необходимого устройства.

Назначение

Пылеуловители вентиляционные мокрые конвейерные типа ПВМКБ предназначены для очистки воздуха, удаляемого вытяжными вентиляционными системами от пыли средней и малой дисперсности (III и IV группы дисперсности). Могут применяться для улавливания пыли всех видов во всех отраслях промышленности, в том числе взрыво- и пожароопасных пылей в случаях, когда удаление густого шлама с помощью конвейерных транспортеров предпочтительнее, чем удаление шлама путем его слива из пылеуловителей. Не рекомендуется применять в случаях, когда улавливаемая пыль способна цементироваться или кристаллизоваться в воде, образуя прочные отложения, и для улавливания крупноволокнистой пыли, а также пыли, способной всплывать на поверхность воды или длительное время оставаться в воде во взвешенном состоянии.

При начальной концентрации пыли более 10 г/м3 рекомендуется применять в качестве второй ступени, предварительно очищая воздух в простейших сухих пылеуловителях в целях уменьшения расхода воды и количества шлама.

Устройство и принцип работы

Очистка воздуха происходит следующим образом: запыленный воздух поступает в корпус через входной патрубок в его боковой стенке. При работе вентилятора уровень воды в среднем отсеке пылеуловителя между перегородками 3 устанавливается ниже, чем за перегородками 4. Между поверхностью воды и нижней кромкой перегородок 3 образуется щель, через которую воздух устремляется с большой скоростью в виде плоской струи, частично увлекая с собой воду.

Встречая на своём пути перегородку 4, струя отклоняется вверх, причём на поверхность перегородки, смоченную увлечённой водой, осаждаются сепарирующиеся из струи пылевые частицы. Увлечённая воздухом вода перетекает по перегородкам 4, отклоняется каплеотбойником 5 и сливается в крайние отсеки. Воздух проходит через каплеуловители 6 и выбрасывается наружу вентилятором. Уловленная пыль оседает в бункере пылеуловителя и удаляется скребковым транспортером в специальную емкость. Транспортер движется со скоростью 4,2 м/мин.


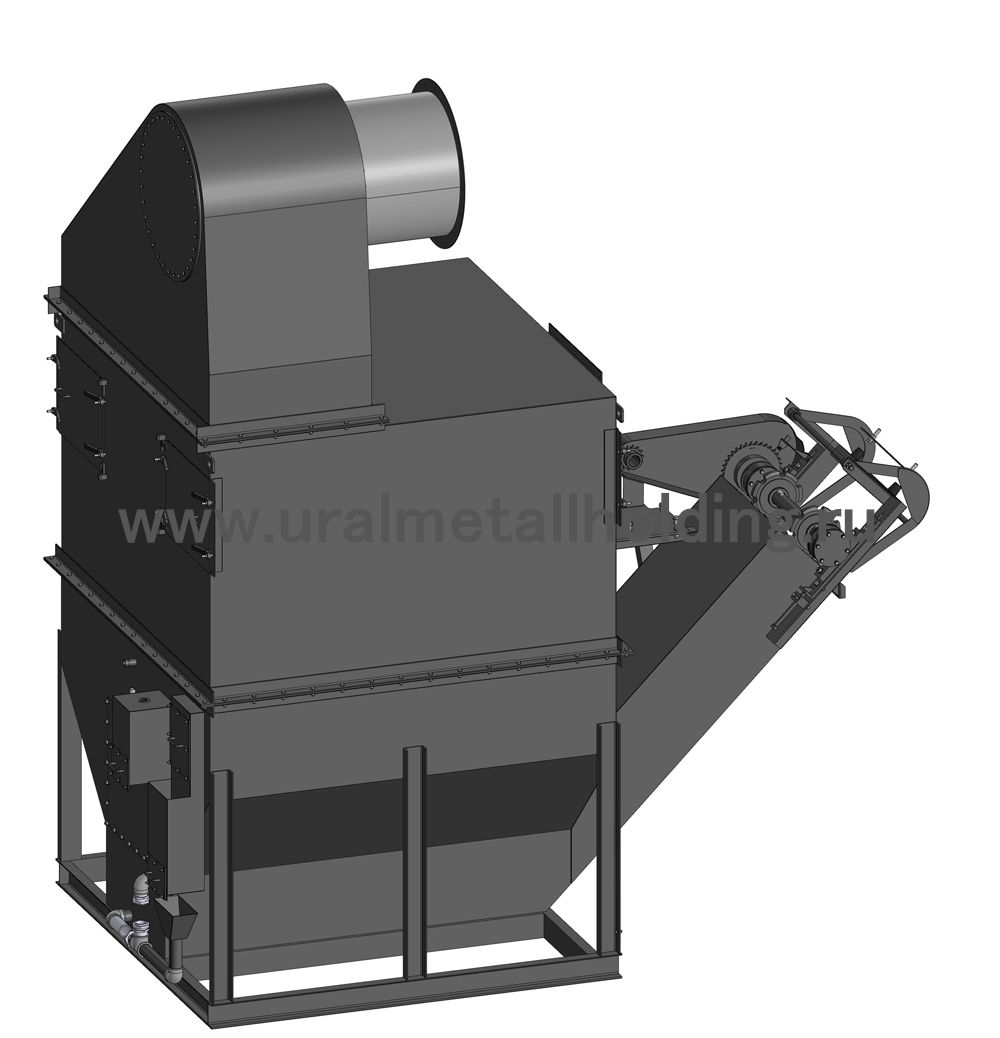

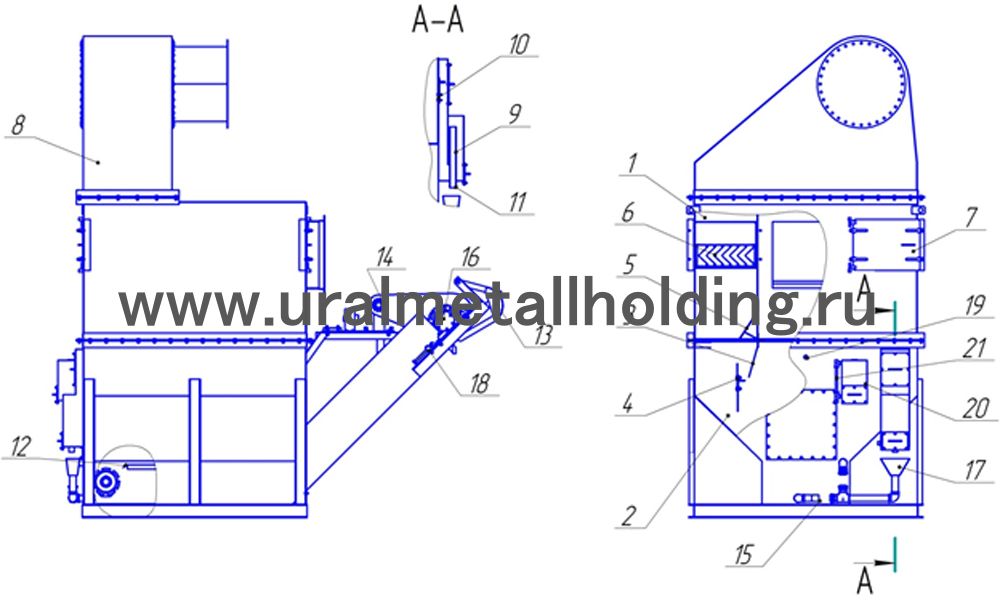

Рисунок 1 – Пылеуловитель типа ПВМКБ. Общий вид
1 – секция верхняя; 2 – секция нижняя; 3 – перегородка неподвижная; 4 – перегородка подвижная; 5 – каплеотбойник; 6 – каплеуловитель; 7 – дверка; 8 – воздухосборник; 9 – гидрозатвор; 10 – планка регулирующая; 11 – труба; 12 – конвейер скребковый; 13 – сбрасывающее устройство; 14 – привод; 15 – вентиль; 16 – вал ведущий; 17 – воронка; 18 – винт натяжной; 19 – вентиль; 20 – патрубок; 21 – водомерное стекло

Технические характеристики

Основные технические характеристики пылеуловителей приведены в таблице, а размеры указаны на габаритных чертежах.

Эффективность пылеулавливания зависит от уровня залива воды. Фракционная эффективность улавливания частиц кварцевой пыли плотностью 2,6 г/м3 при различных уровнях воды представлена на рисунке 1, где δ – высота в мм верхнего уровня воды от нижней кромки первой по ходу воздуха перегородки.

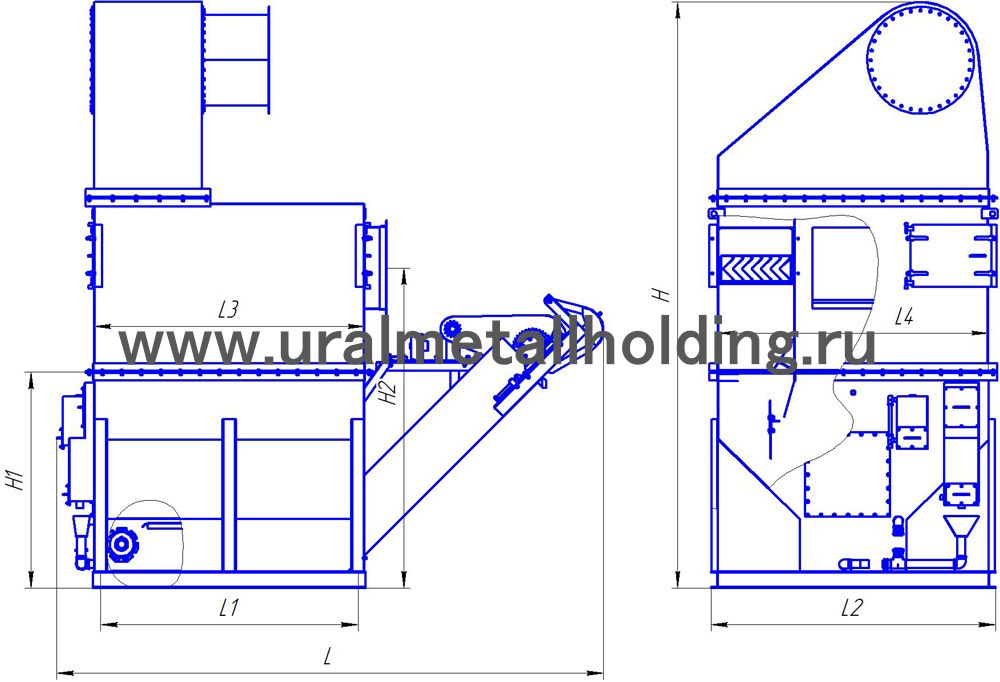

Рисунок 2 – Пылеуловитель типа ПВМКБ. Габаритные размеры
