Циркуляционная завеса ЗВШ
|
Циркуляционная завеса ЗВШ |
Производство циркуляционных завес ЗВШ в Челябинске осуществляет ООО ПП «УралМетХолдинг». Для получения более подробной информации свяжитесь c нашими менеджерами по указанным телефонам.

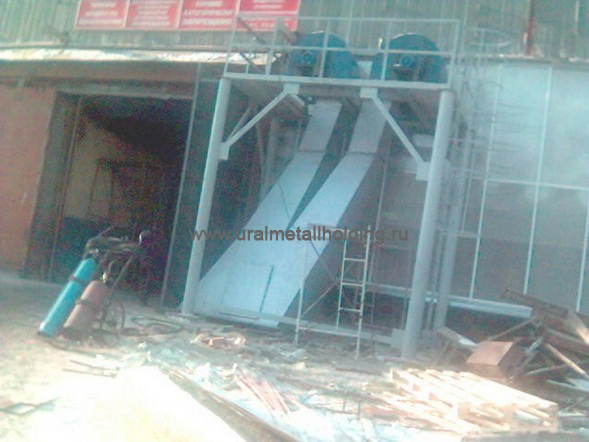

Циркуляционная завеса ЗВШ включает в себя подземный короб со щелевым соплом, обтекатель над воротами, вентилятор, забирающий воздух из обтекателя и нагнетающий его в подземный короб. Завеса работает следующим образом. Параметры струи, а именно, угол сопла к плоскости ворот, ширина сопла, скорость истечения, рассчитываются так, чтобы завеса работала по схеме как на рисунке 1. Завеса работает в шиберующем режиме, наружный воздух в цех не проходит.
При увеличении разрежения в цехе (сильные морозы, неблагоприятное направление ветра, включение дополнительной вытяжки, не компенсированной притоком), струя завесы сильней изгибается, воздух струи частично входит в обтекатель, частично налипает на стенку с внутренней стороны и уходит в верхнюю зону. Сквозняков нет. Встречаются цехи с несбалансированной вентиляцией (много местных отсосов, забор воздуха на горение в печах и др.). Организованного притока недостаточно, воздух на компенсацию вытяжки поступает через все щели, неплотности и, в первую очередь, через открываемые ворота. Шиберовать проем в таких случаях практически невозможно.
Схема движения потоков воздуха циркуляционной завесы ЗВШ
Единственный способ защиты, помимо устройства тамбур-шлюзов – циркуляционные завесы ЗВШ. Завеса работает по схеме, изображенной на рисунке 3. Воздух завесы вместе с наружным воздухом засасывается внутрь в верхней части ворот и идет на компенсацию вытяжки. Благодаря обтекателю с отсосом пограничного слоя, течение получается безотрывным (от обтекателя не отрывается), струя проходящего воздуха налипает на стенку с внутренней стороны и направляется в верхнюю зону цеха. В рабочую зону прошедший воздух опускается в смеси с внутренним воздухом. Непосредственного влияния холодного воздуха на рабочих нет.
-
