Траверсы низковольтные ТН

Траверсы ТН предназначены для обеспечения безопасного крепления проводов, выполняемого на опорах линий электропередач с напряжением 0,4 кВ.

Траверсы низковольтные ТН в различных модификациях используются для крепления проводов на опорах из разнообразных материалов (железобетона, металла, дерева), имеющих разную геометрию сечения. Крепление траверсы ТН, купить в Челябинске которые можно в ООО ПП «УралМетХолдинг», осуществляется при помощи специального хомута определённой марки (выбор зависит от типа стойки).

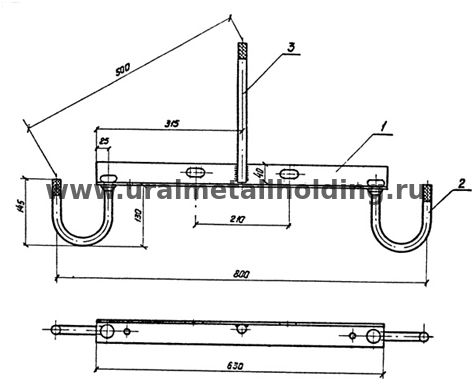

Траверса ТН-1 (серия 3.407-136.01.01)

Наименование детали Количество, шт Масса, кг
1 Уголок 50х50х4 1 1,92
2 Круг 18 2 0,71
3 Круг 18 1 0,60

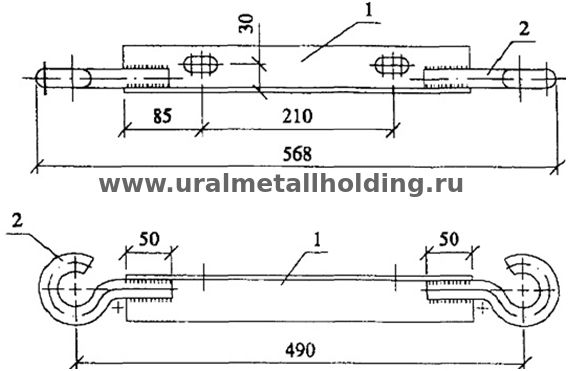

Траверса ТН-2 (серия 3.407-136.01.02)

Наименование детали Количество, шт Масса, кг
1 Уголок 50х50х4 1 1,31
2 Круг 18 2 0,71

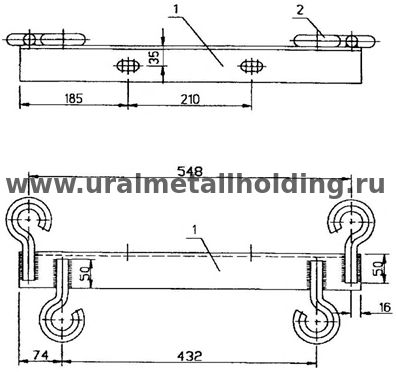

Траверса ТН-3 (серия 3.407-136.01.05)

Наименование детали Количество, шт Масса, кг
1 Уголок 50х50х4 1 1,31
2 Круг 16 2 1,0

Траверс ТН-4 (серия 3.407-136.08.01)

Наименование детали Количество, шт Масса, кг
1 Уголок 63х63х5 1 3,37
2 Штырь Ш-16-К-25 ГОСТ 18381-80 4 1,33

Траверса ТН-5 (серия 3.407.1-136.09.01)

Наименование детали Количество, шт Масса, кг
1 Уголок 63х63х5 1 6,7
2 Штырь Ш-16-К-25 ГОСТ 18381-80 6 2,0

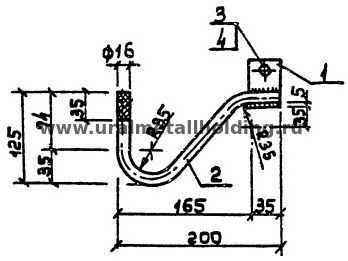

Траверса ТН-6 (серия 3.407-136.01.07)

Наименование детали Количество, шт Масса, кг
1 Круг 16 1 1,15
2 Уголок 50х50х4 1 0,12
3 Болт М10х25 ГОСТ 7798-70 1 0,03
3 Гайка М10 ГОСТ 5915-70 1 0,01

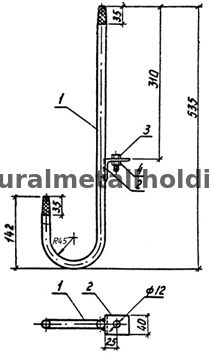

Траверса ТН-7 (Серия 3.407-136.3-26)

Наименование детали Количество, шт Масса, кг
1 Уголок 50х50х5 1 0,15
2 Круг 16 1 1,12
3 Болт М10х25 ГОСТ 7798-70 1 0,03
3 Гайка М10 ГОСТ 5915-70 1 0,01

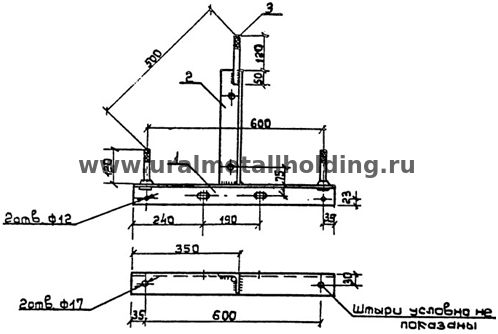

Траверса ТН-8 (серия 3.407-136.3-27)

Наименование детали Количество, шт Масса, кг
1 Траверса ТН9 1 3,9
2 Уголок 63х63х5 1 1,92
2 Круг 18 1 0,34

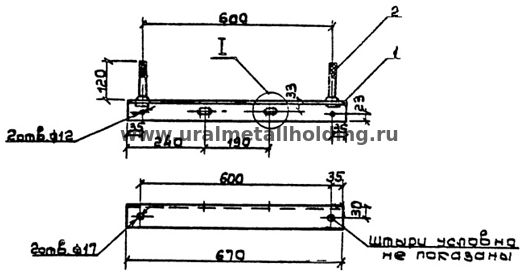

Траверса ТН-9 (серия 3.407.1-136.3-28)

Наименование детали Количество, шт Масса, кг
1 Уголок 63х63х5 1 3,22
2 Штырь Ш-16-К-25 2 0,68

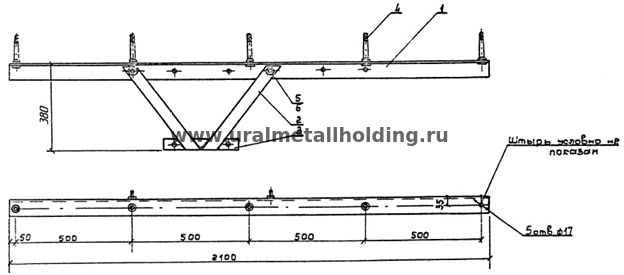

Траверса ТН-10, ТН-11 (серия 3.407.1-143.8-52)

Наименование детали Количество, шт Масса, кг
ТН10 ТН11
1 Уголок 70х70х5 1 - 11,3
  Уголок 90х90х7 - 1 20,2
2 Полоса 5х50 2 2 0,98
3 Полоса 5х50 1 1 0,63
4 Штырь Ш-16-К-25 5 5 1,70
5 Болт М16х30 ГОСТ 7798-70 2 2 0,06
6 Гайка М16 ГОСТ 5915-70 2 2 0,02

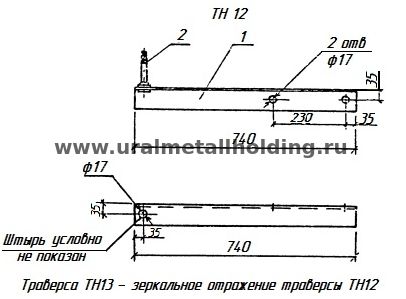

Траверса ТН-12, ТН-13 (серия 3.407.1-143.8-53)

Наименование детали Количество, шт Масса, кг
1 Уголок 70х70х5 1 4,0
2 Штырь Ш-16-К-25 1 0,34

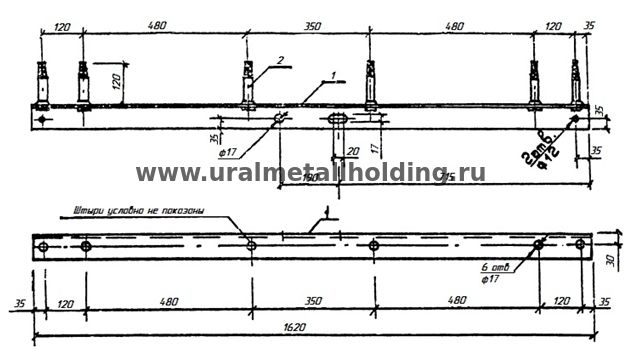

Траверса ТН-14 (серия 3.407.1-136.3-29)

Наименование детали Количество, шт Масса, кг
1 Уголок 70х70х5 1 8,75
2 Штырь Ш-16-К-25 6 2,0

Траверса ТН-15 (серия 3.407.1-136.3-30)

Наименование детали Количество, шт Масса, кг
1 Полоса 5х40 1 0,10
2 Круг 16 1 0,55
3 Болт М10х25 ГОСТ 7798-70 1 0,03
4 Гайка М10 ГОСТ 5915-70 1 0,01

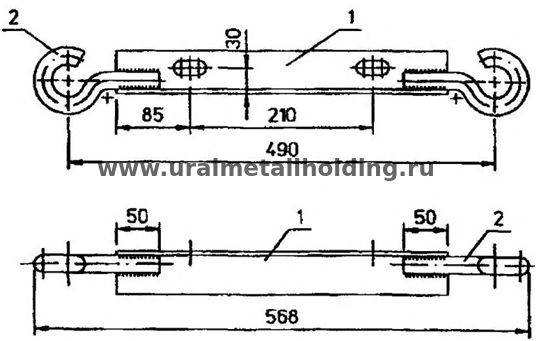

Траверса ТН-18 (серия 21.0045-17)

Наименование детали Количество, шт Масса, кг
1 Уголок 50х50х5 1 1,43
2 Круг 20 2 1,24

Траверса ТН-19 (серия 21.0045-18)

Наименование детали Количество, шт Масса, кг
1 Уголок 50х50х5 1 1,43
2 Круг 20 2 1,24

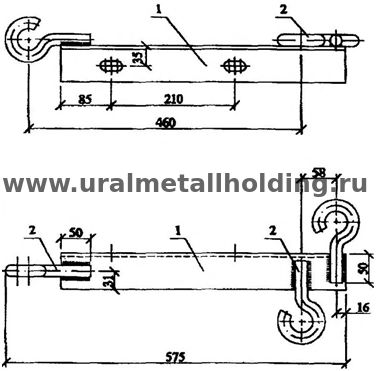

Траверса ТН-27 (серия ЛЭП98.08-13)

Наименование детали Количество, шт Масса, кг
1 Уголок 63х63х6 1 2,74
2 Круг 20 3 1,74

Траверса ТН-28 (серия 21.0003-15)

Наименование детали Количество, шт Масса, кг
1 Уголок 63х63х6 1 3,31
2 Круг 20 4 2,23

Траверса ТН-29 (серия 21.0003-16)

Наименование детали Количество, шт Масса, кг
1 Уголок 63х63х6 1 1,66
2 Круг 20 2 1,24

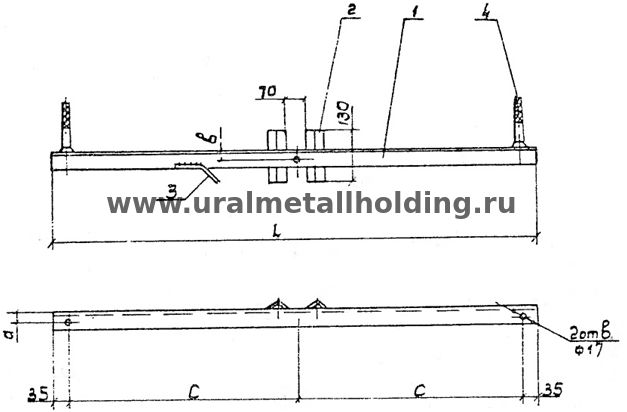

Траверса ТН-151, ТН-153, ТН-156, ТН-157 (серия 3.407.5-141-68)

Марка Размеры, мм
L a b c
ТН151 670 25 25 300
ТН153 1270 25 25 600
ТН156 670 25 25 300
ТН157 1270 25 25 600

Наименование детали Количество на исполнение, шт Масса, кг
ТН151 ТН153 ТН156 ТН157
1 Уголок 70х70х6 1       4,28
Уголок 70х70х6   1     8,12
Уголок 50х50х5     1   2,53
Уголок 50х50х5       1 4,79
2 Уголок 50х50х6 2 2 2 2 1,00
3 Круг 6 1 1 1 1 0,05
4 Штырь Ш16     2 2 0,68
Штырь ШУ16 2 2     0,8

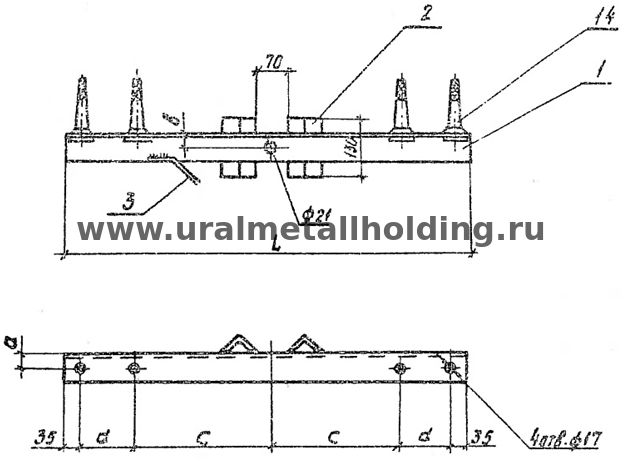

Траверса ТН-152, ТН-154, ТН-155 (серия 3.407.5-141-69)

Марка Размеры, мм
L a b c d
ТН152 910 30 30 300 120
ТН154 1510 30 30 600 120
ТН155 1570 - - 400 400

Наименование детали Количество на исполнение, шт Масса, кг
ТН152 ТН154 ТН155
1 Уголок 63х63х5 1     5,81
Уголок 63х63х5   1   9,65
Уголок 90х90х5     1 10,67
2 Уголок 50х50х6 2 2 2 1,00
3 Круг 6 1 1 1 0,05
4 Штырь ШУ16 4 4 4 1,6

Болты фундаментные (анкерные) - ГОСТ 24379.1-80
