Сальники по типовому проекту ВС-02-10

Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:
Сальники по типовому проекту ВС-02-10

Назначение

Сальники предназначены для пропуска металлических труб: стальных, водогазопроводных и чугунных через каменные, бетонные и железобетонные стены всех типов сооружений водопровода и канализации, наполненных или омываемых водой во всех климатических районах и при всех грунтовых условиях. Сальники рассчитаны на гидростатическое давление 20м.

Устройство и принцип работы

Проходные набивные сальники состоят из стального корпуса, набивки, зачеканки и замазки. Корпус сальника закладывается в опалубку при бетанировании. Для предохранения патрубка сальника от смещения, он должен быть точно врезан в обе стенки опалубки и приварен к проходящей горизонтальной или вертикальной арматуре.

Зазор между рабочей трубой и корпусом сальника плотно набивается просмоленной прядью предварительно скрученной в жгут толще величины зазора. Концы зазоров должны быть тщательно зачеканены асбестоцементным раствором. Мастика для замазки составляется из нефтяного битума и порошка из асбестового волокна.

Технические характеристики

В проекте разработаны конструкции сальников на условные проходы Ду: 50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 1100, 1200. Сальник, на каждый условный проход, разработан на длины корпуса: 200, 300, 500, 700, 1000.

Общий вид корпуса сальника

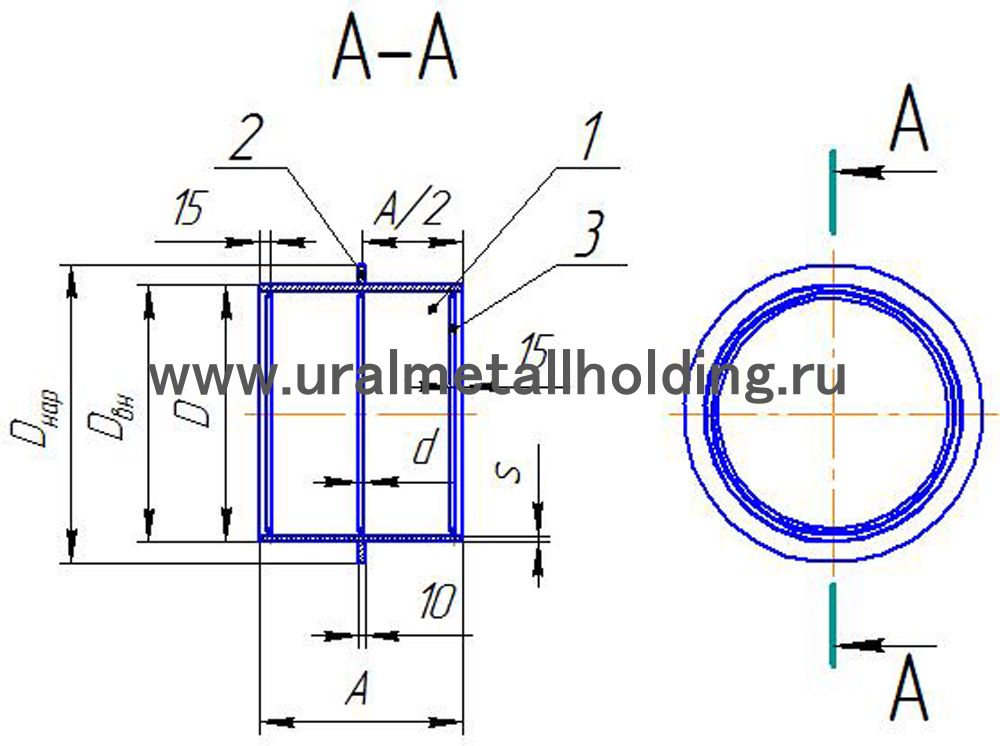

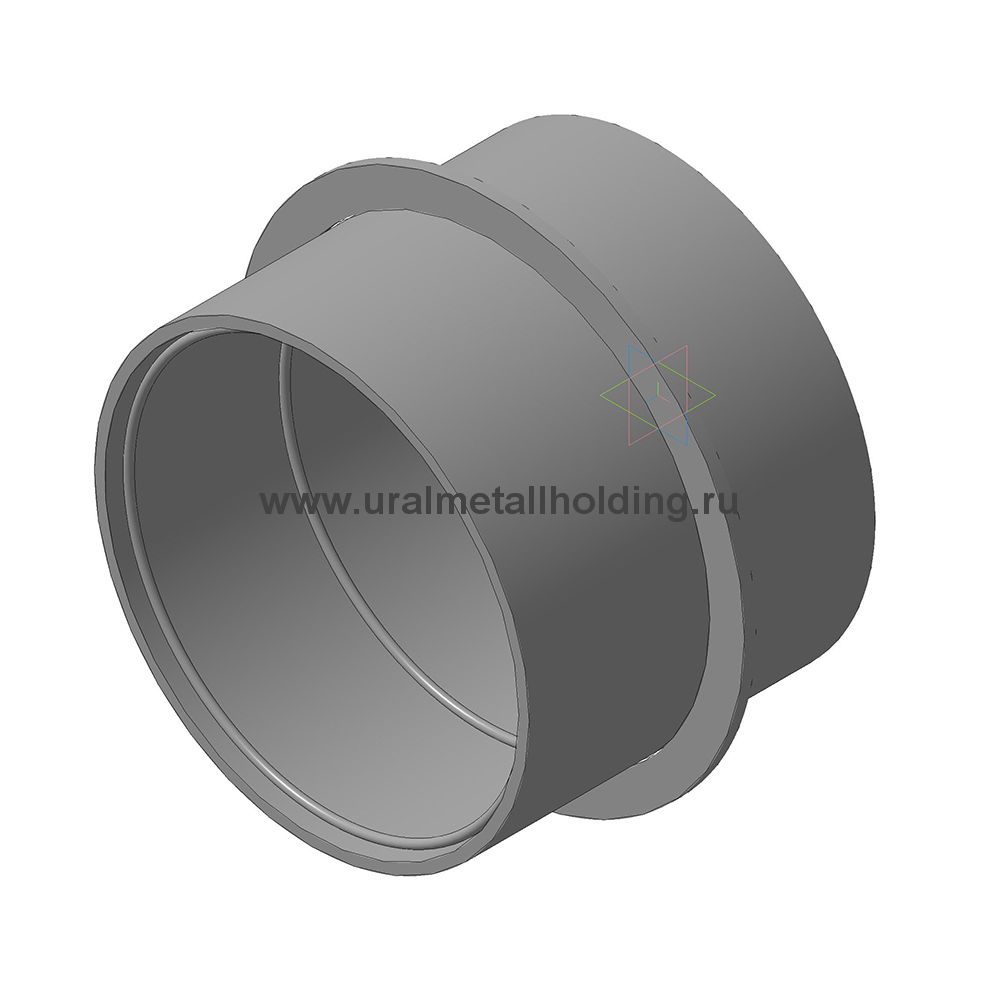

Рисунок 1 – Общий вид корпуса сальника, длина 200 и 300 мм по типовому проекту ВС-02-10: 1 – труба, 2 – кольцо, 3 – круг

Условный проход Ду Основные размеры, мм Масса, кг
D A Dнар Dвн d s
50 108 200 175 110 10 4 3,8
300 4.8
80 146 200 210 148 12 6 6,5
300 8,6
100 168 200 240 170 10 7 8,3
300 11,1
125 194 200 260 197 10 7 9,4
300 12,6
150 219 200 290 222 9 8 11,5
300 15,7
200 273 200 340 276 10 8 14,5
300 19,7
250 325 200 390 328 8 8 16,5
300 22,8
300 377 200 440 380 7 9 20,8
300 29,0
350 426 200 490 429 5 9 22,8
300 32,1
400 478 200 550 480 5 9 26,3
300 36,7
450 529 200 596 532 6 9 29,1
300 40,6
500 630 200 735 635 23 9 54,4
300 68,2
600 720 200 800 722 20 10 58,7
300 76,2
700 820 200 920 823 22 10 73,0
300 93
800 920 200 1030 923 20 10 80,0
300 101,3
900 1020 200 1130 1023 17 10 81,5
300 106,2
1000 1120 200 1230 1123 17 10 89,3
300 116,7
1100 1220 200 1320 1223 22 10 109,0
300 138,9
1200 1320 200 1420 1323 22 10 117,9
300 150,3

Общий вид корпуса сальника, длина 500, 700 и 1000 по типовому проекту ВС-02-10

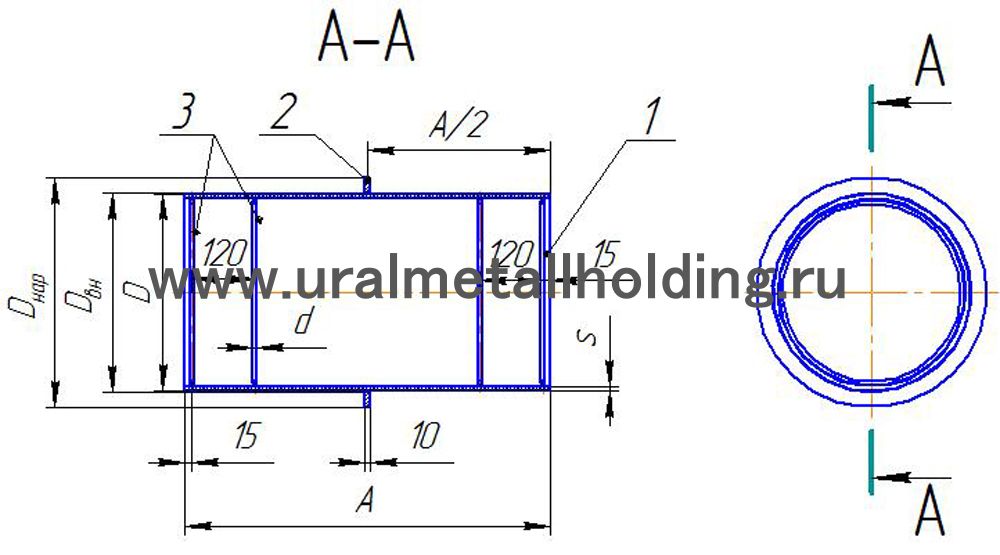

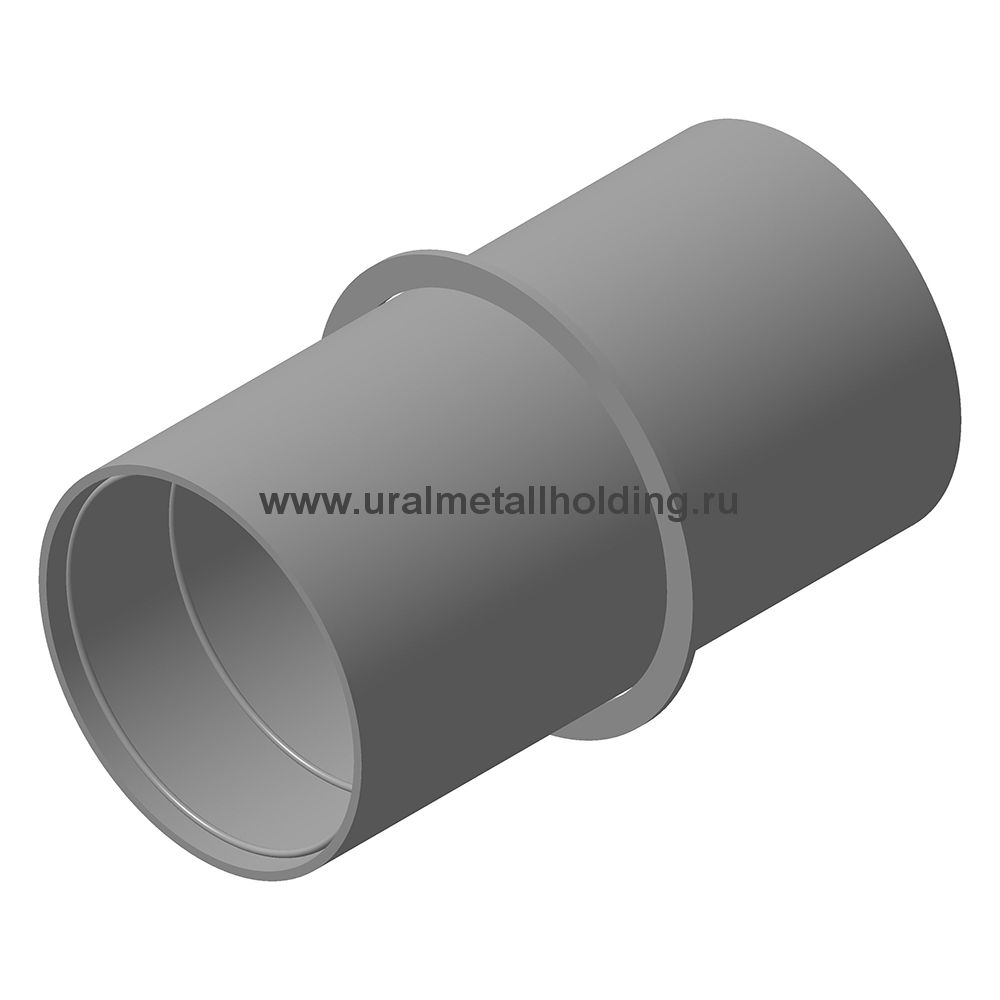

Рисунок 2 – Общий вид корпуса сальника, длина 500, 700 и 1000 по типовому проекту ВС-02-10: 1 – труба, 2 – кольцо, 3 – круг

Условный проход Ду Основные размеры, мм Масса, кг
D A Dнар Dвн d s
50 108 500 175 110 10 4 7,1
700 9,1
1000 12,2
80 146 500 210 148 12 6 13,2
700 17,3
1000 23,6
100 168 500 240 170 10 7 17,0
700 22,5
1000 30,9
125 194 500 260 197 10 7 19,3
700 25,8
1000 35,5
150 219 500 290 222 9 8 24,7
700 33
1000 45,5
200 273 500 340 276 10 8 30,7
700 41,2
1000 56,8
250 325 500 390 328 8 8 35,6
700 48,2
1000 67,0
300 377 500 440 380 7 9 45,7
700 62,1
1000 86,6
350 426 500 490 429 5 9 50,8
700 69,3
1000 97,0
400 478 500 550 480 5 9 57,9
700 78,8
1000 109,9
450 529 500 596 532 6 9 64,1
700 87,2
1000 121,8
500 630 500 735 635 23 9 102
700 129,5
1000 170,8
600 720 500 800 722 20 10 116,5
700 151,6
1000 204,1
700 820 500 920 823 22 10 140,4
700 180,4
1000 240,4
800 920 500 1030 923 20 10 153,1
700 198
1000 265,3
900 1020 500 1130 1023 17 10 161,6
700 212
1000 286,2
1000 1120 500 1230 1123 17 10 177,6
700 232,8
1000 314,5
1100 1220 500 1320 1223 22 10 209,6
700 269,2
1000 358,8
1200 1320 500 1420 1323 22 10 226,8
700 291,4
1000 388,3
