Сальники серии 03.005-5

Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:
Сальники серии 03.005-5

Назначение:

Конструкции пропуска коммуникация (КПК) обеспечивают вводы, выводы и пропуск различных трубопроводов и кабелей через наружные и внутренние конструкции как по границе герметизации, так и вне её.

Устройство и принцип работы:

Выбор КПК в зависимости от типа коммуникаций, гидроизоляции и ограждающих конструкций производится по таблице применения КПК.

Коммуникации Оклеечная гидроизоляция Окрасочная гидроизоляция Внутренние конструкции
Наружные конструкции Монолитные Сборные
Моно-
литные
Сборные Моно-
литные
Сборные Герме-
тичные
Негерме-
тичные
Герме-
тичные
Негерме-
тичные

Трубы

Д=21,3-530

Холодные и горячие КПК-1 КПК-2 КПК-3 КПК-4 КПК-5 КПК-6 КПК-7 КПК-6
Горячие свыше 150?С КПК-8 КПК-9 КПК-10 КПК-11 КПК-12 КПК-6 КПК-12 КПК-6

Трубы

Д=108-426

Выхлоп дизелей КПК-19 КПК-19 КПК-19
Кабели Д=70 Одиночные КПК-13 КПК-14 КПК-15 КПК-16 КПК-17 КПК-6 КПК-18 КПК-6

При пропуске выхлопных труб от дизелей необходимо обеспечить подвижное и герметичное их соединение со строительными конструкциями.

Пропуск одиночных кабелей через КПК осуществляется путем навертывания на трубу КПК сальника с уплотняющей массой, обеспечивающей обжим кабеля и герметичность пропуска.

Пропуск кабелей через внутренние конструкции вне границы герметизации осуществляется через КПК с соответствующим уплотнением.

После монтажа все детали со стороны гидроизоляции окрасить горячей битумной мастикой за два раза. После установки КПК отверстие в сборном железобетонном элементе заделать раствором на расширяющемся цементе с обеих сторон.

Закладную деталь КПК заложить в сборных элементах при их изготовлении с приваркой к арматурному каркасу. При неиспользовании КПК торец муфты заварить стальным листом герметичным швом.

Обетонирование КПК и гидроизоляционные работы в местах их установки производить при навернутых сальниках.

Технические характеристики:

ООО ПП «УралМетХолдинг» изготавливает КПК для внутренних и наружных конструкций для пропуска труб различного диаметра. Ниже представлены некоторые варианты конструкций КПК-1, КПК-3, КПК-5, КПК-7.

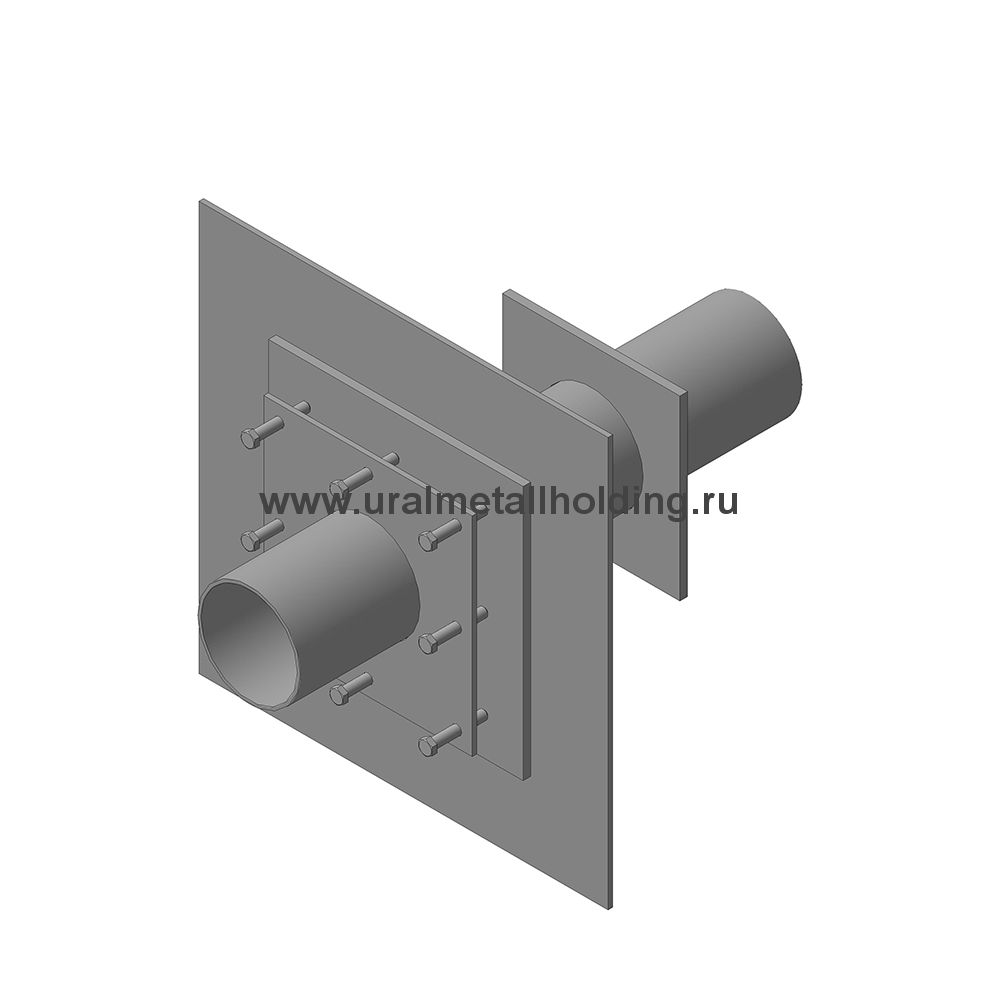

Основные размеры КПК-1

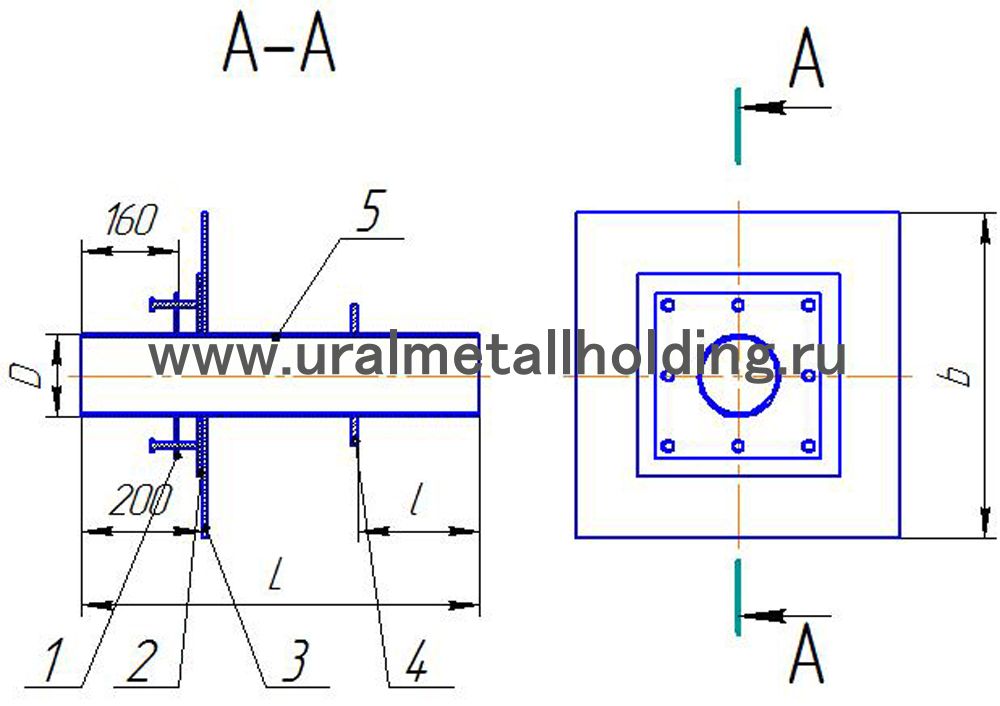

Рисунок 1 – Основные размеры КПК-1

Обозначение Основные размеры, мм Масса, кг
D l L B
Т-199.250.07.000.30 108 197 650 510 33,4
-31 222 700 33,9
-32 247 750 34,4
-33 297 850 35,4
-34 322 950 36,5
-35 133 197 650 530 37,2
-36 222 700 37,8
-37 247 750 38,5
-38 297 850 39,7
-39 322 950 41
-40 159 197 650 560 44,2
-41 222 700 45
-42 247 750 45,9
-43 297 850 47,6
-44 322 950 49,3
-45 219 197 650 620 61,5
-46 222 700 63,1
-47 247 750 64,6
-48 297 850 68,8
-49 322 950 70,4
-50 273 197 650 670 81,6
-51 222 700 84,2
-52 247 750 86,8
-53 297 850 92,0
-54 322 950 97,3
-55 325 197 650 730 97,5
-56 222 700 101,3
-57 247 750 104,4
-58 297 850 110,7
-59 322 950 116,9
-60 426 197 650 830 140,5
-61 222 700 145,6
-62 247 750 150,7
-63 297 850 161,0
-64 322 950 171,3
-65 530 197 650 930 173,5
-66 222 700 179,9
-67 247 750 186,3
-68 297 850 199,1
-69 322 950 211,9

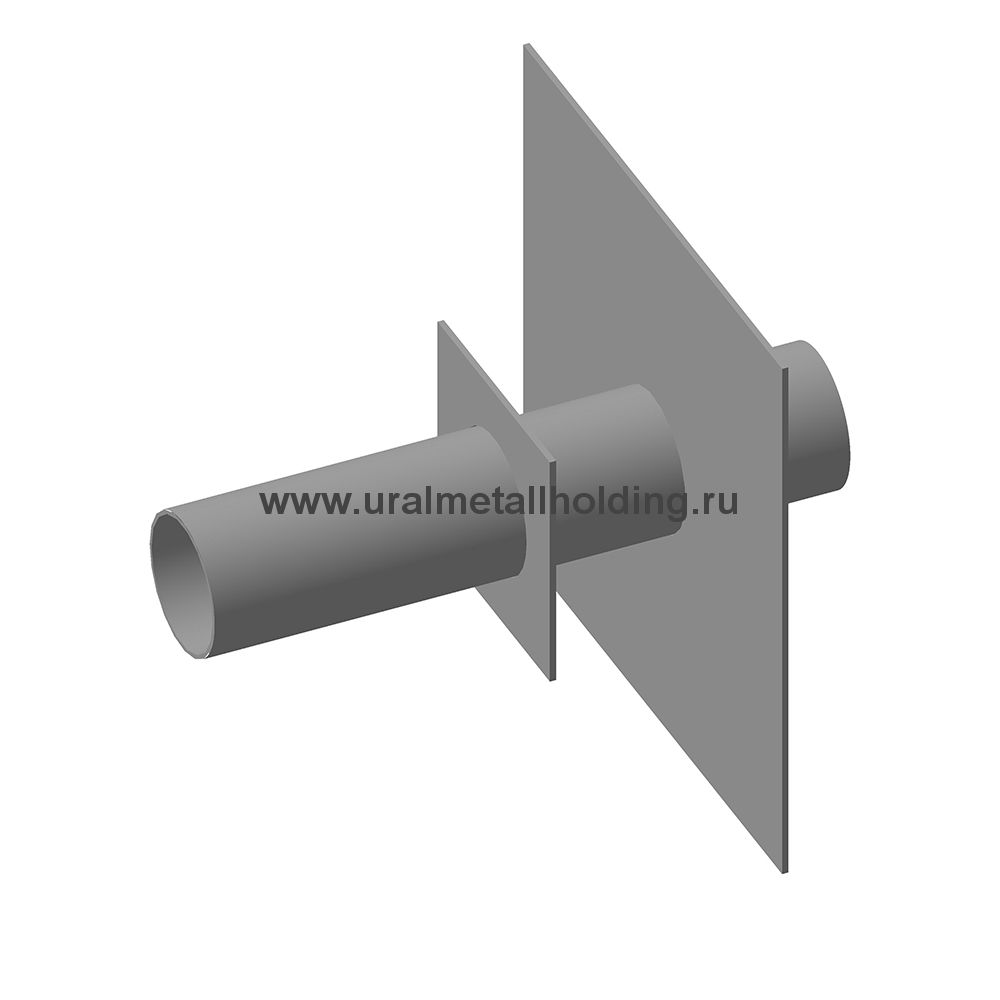

Основные размеры КПК-3

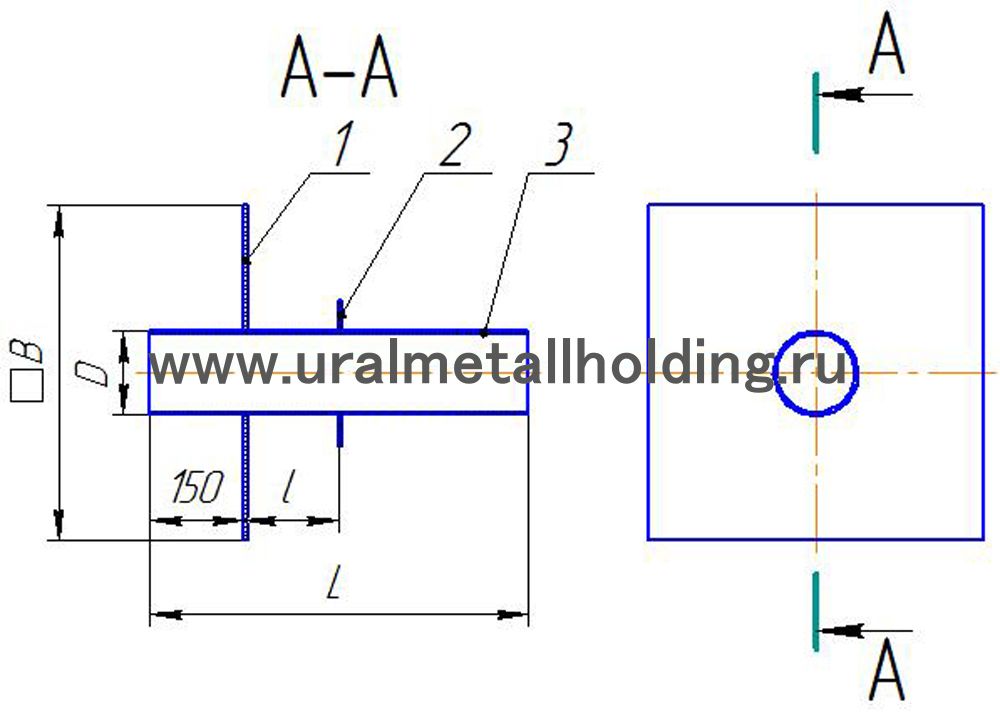

Рисунок 2 – Основные размеры КПК-3

Обозначение Основные размеры, мм Масса, кг
D l L B
Т-199.250.09.000.24 108 150 600 510 19,6
-25 175 650 20,1
-26 200 700 20,6
-27 250 800 21,6
-28 133 150 600 530 22,0
-29 175 650 22,7
-30 200 700 23,3
-31 250 800 24,6
-32 159 150 600 560 26,7
-33 175 650 27,6
-34 200 700 28,4
-35 250 800 30,1
-36 219 150 600 620 38,2
-37 175 650 39,8
-38 200 700 41,4
-39 250 800 44,5
-40 273 150 600 670 53,5
-41 175 650 56,1
-42 200 700 58,7
-43 250 800 63,9
-44 325 150 600 730 65,4
-45 175 650 66,6
-46 200 700 69,7
-47 250 800 75,9
-48 426 150 600 830 93,8
-49 175 650 98,9
-50 200 700 104
-51 250 800 114,8
-52 530 150 600 930 116,4
-53 175 650 121,9
-54 200 700 128,3
-55 250 800 141,1

Основные размеры КПК-5

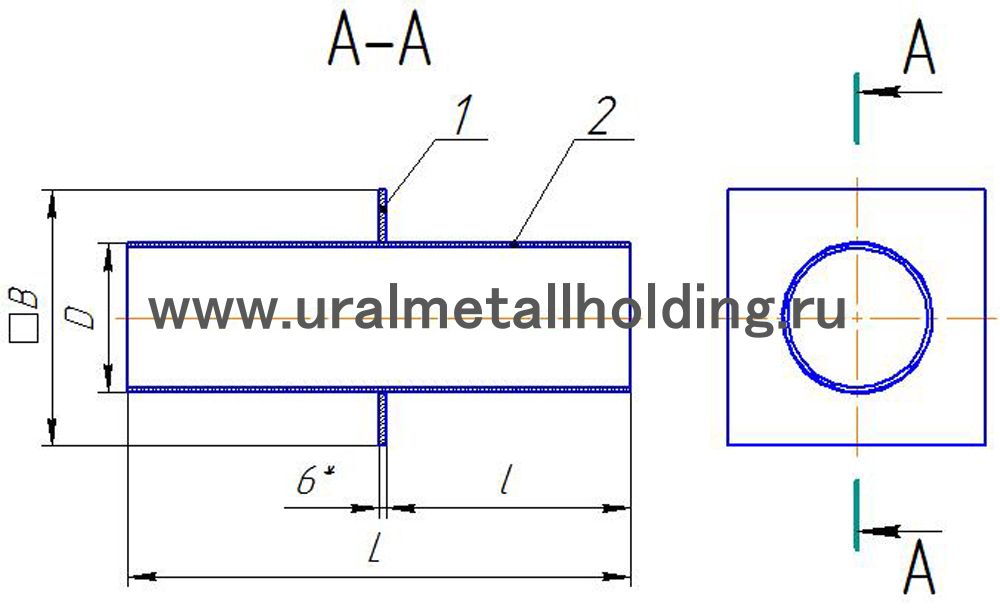

Рисунок 2 – Основные размеры КПК-5

Обозначение Основные размеры, мм Масса, кг
D l L B
Т-199.250.11.000.50 108 200 400 210 5,7
-51 225 450 6,2
-52 250 500 6,7
-53 300 600 7,8
-54 325 650 8,0
-55 133 200 400 230 6,9
-56 225 450 7,5
-57 250 500 8,2
-58 300 600 9,4
-59 325 650 10,1
-60 159 200 400 260 8,9
-61 225 450 9,9
-62 250 500 10,8
-63 300 600 12,5
-64 325 650 13,4
-65 219 200 400 320 15,6
-66 225 450 17,2
-67 250 500 18,8
-68 300 600 21,9
-69 325 650 23,5
-70 273 200 400 370 24,6
-71 225 450 27,2
-72 250 500 29,8
-73 300 600 35,1
-74 325 650 37,7
-75 325 200 400 430 29,8
-76 225 450 32,9
-77 250 500 36,1
-78 300 600 42,3
-79 325 650 45,5
-80 426 200 400 530 47,5
-81 225 450 52,7
-82 250 500 57,8
-83 300 600 68,1
-84 325 650 73,2
-85 530 200 400 630 59,5
-86 225 450 65,9
-87 250 500 72,3
-88 300 600 85,1
-89 325 650 91,6

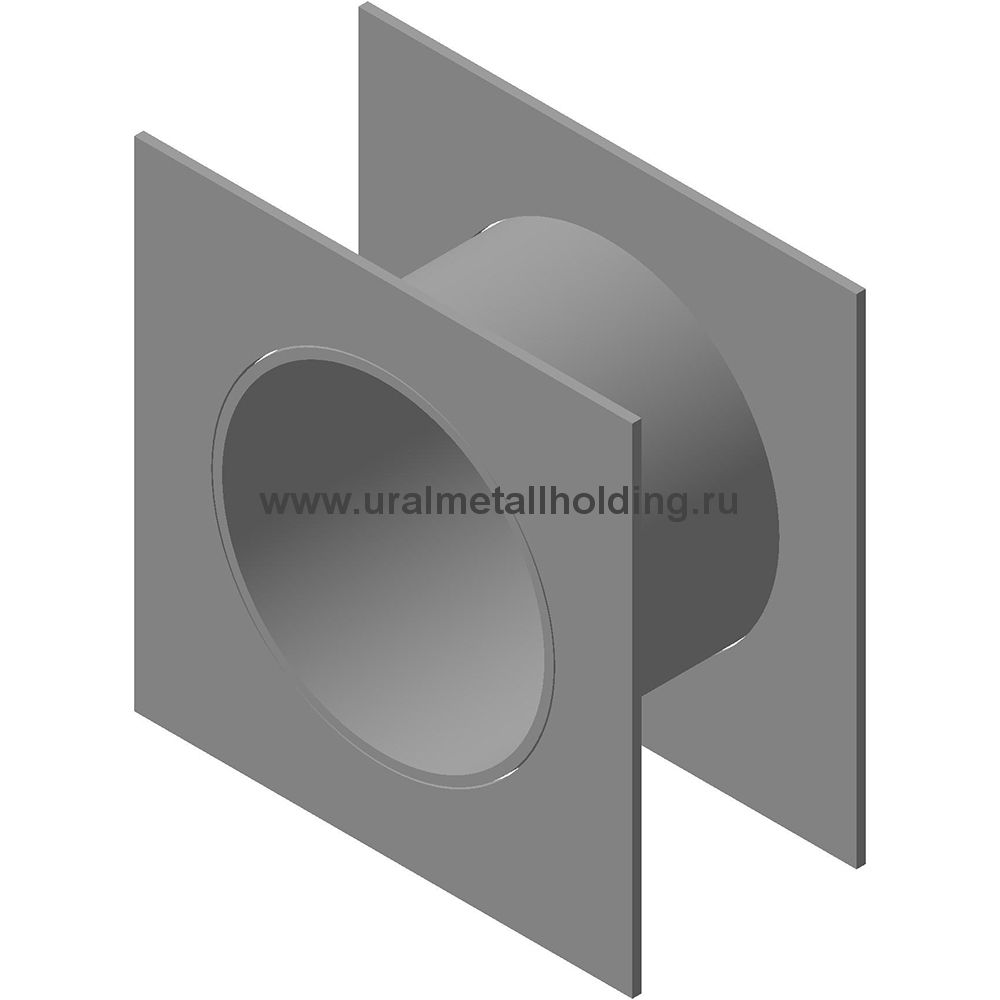

Основные размеры КПК-7

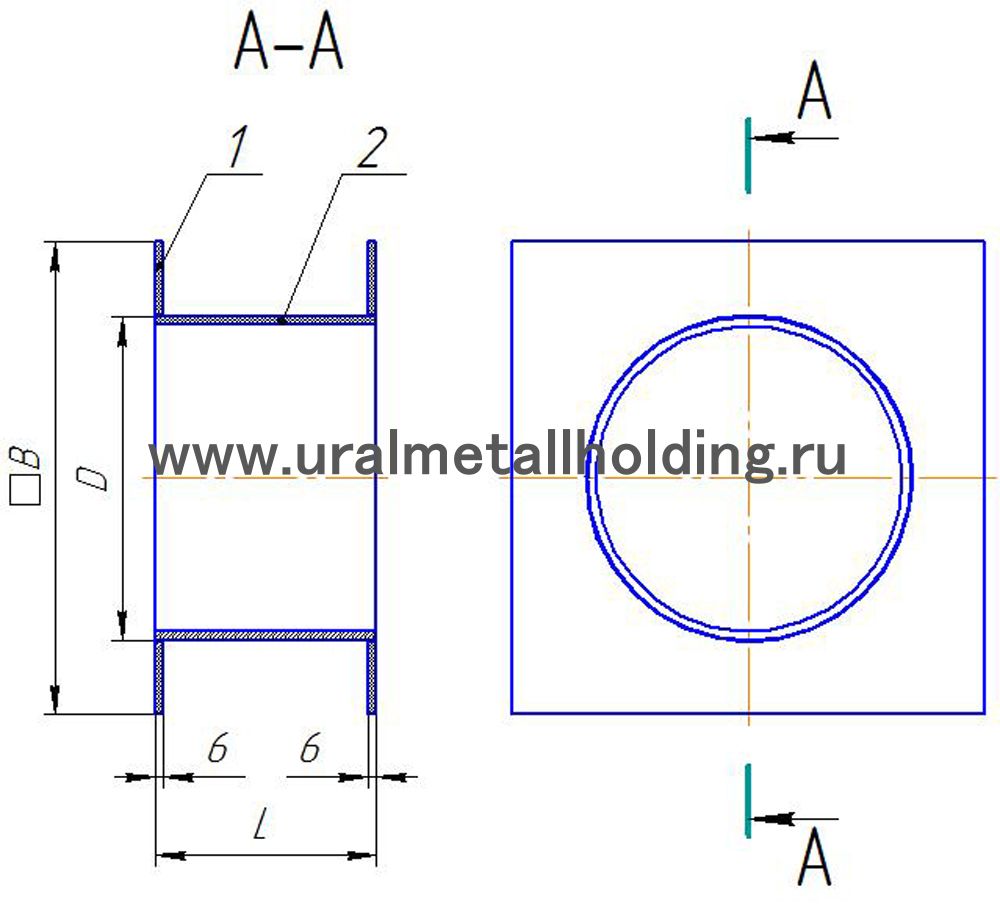

Рисунок 2 – Основные размеры КПК-7: 1 – пластина, 2 – патрубок

Обозначение Основные размеры, мм Масса, кг
D L B
Т-199.250.13.000.70 108 100 210 5,17
-71 150 5,68
-72 200 6,19
-73 300 7,22
-74 350 7,74
-75 400 8,24
-76 500 9,27
-77 133 100 230 4,9
-78 150 5,54
-79 200 6,2
-80 300 7,46
-81 350 8,09
-82 400 8,74
-83 500 10,0
-84 159 100 260 6,15
-85 150 7,01
-86 200 7,87
-87 300 9,58
-88 350 10,44
-89 400 11,30
-90 500 13,12
-91 219 100 320 9,19
-92 150 10,77
-93 200 12,34
-94 300 15,49
-95 350 17,04
-96 400 18,65
-97 500 21,80
-98 273 100 370 12,53
-99 150 15,14
-100 200 17,75
-101 300 23,0
-102 350 25,6
-103 400 28,21
-104 500 33,44
-105 325 100 430 16,75
-106 150 18,9
-107 200 22,0
-108 300 28,26
-109 350 31,4
-110 400 34,52
-111 500 40,77
-112 426 100 530 18,92
-113 150 23,16
-114 200 33,4
-115 300 43,68
-116 350 48,8
-117 400 53,94
-118 500 64,19
-119 530 100 630 29,24
-120 150 35,67
-121 200 42,1
-122 300 54,9
-123 350 61,32
-124 400 67,73
-125 500 80,56
-126 630 100 730 38,87
-127 150 46,52
-128 200 54,16
-129 300 69,45
-130 350 77,1
-131 400 84,73
-132 500 100,03
-133 820 100 930 51,48
-134 150 61,47
-135 200 71,46
-136 300 91,44
-137 350 101,43
-138 400 111,42
-139 500 131,4
-140 920 100 1030 72,4
-141 150 83,62
-142 200 94,84
-143 300 117,28
-144 350 131,11
-145 400 139,72
-146 500 162,16
-147 1020 100 1130 96,05
-148 150 108,51
-149 200 120,96
-150 300 145,85
-151 350 158,41
-152 400 170,78
-153 500 195,69
