Опоры по ОСТ 34-10-622-93

Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:

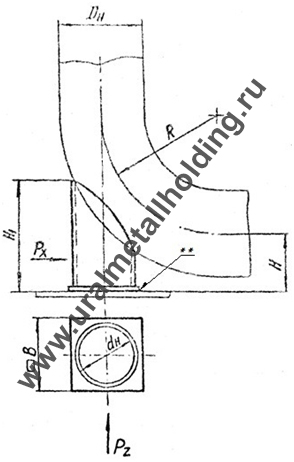

Опора трубчатая крутоизогнутых отводов

Настоящий стандарт распространяется на опоры трубчатые крутоизогнутых отводов, предназначенные для трубопроводов ТЭС DН 57:530 мм, не подведомственных "Правилам пара и горячей воды" с температурой среды tРАБ ≤ 115°С.

**Для неподвижных опор




Исполнение опор

DН

Допускаемые нагрузки, кН

R

dH

H

H1

B

Масса, кг

верти

кальная

Осевая Px при

Pz=Px

Pz=0,5Px

01

57

1,0

2,0

2,5

75

57

128

178

70

0,8

02

76

1,5

2,0

2,5

105

57

138

183

70

0,9

03

89

2,0

2,0

2,5

120

57

144

188

70

1,0

04

108

3,0

3,0

4,0

150

76

154

188

100

1,4

05

133

4,0

4,0

4,8

190

89

167

246

100

1,7

06

159

5,0

7,0

9,5

225

133

180

315

140

3,4

07

219

11,0

11,5

15,0

300

159

210

345

170

6,0

08

219

11,0

9,5

12,0

300

159

260

395

170

7,0

09

273

19,0

10,0

13,5

375

159

236

365

170

6,2

10

273

19,0

8,5

11,0

375

159

286

415

170

7,2

11

325

25,0

24,0

31,0

450

219

262

447

250

14,9

12

325

25,0

20,0

26,0

450

219

312

497

250

16,7

13

377

30,0

32,0

42,0

525

273

288

530

300

20,6

14

377

30,0

28,0

36,0

525

273

338

580

300

22,9

15

426

36,0

40,0

55,0

600

325

313

605

350

32,7

16

426

36,0

34,0

48,0

600

325

363

655

350

36,4

17

530

45,0

78,0

103,0

500

377

365

512

400

39,0

18

530

45,0

68,0

91,0

500

377

415

562

400

43,6
