Опоры по ОСТ 34-10-621-93

Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:

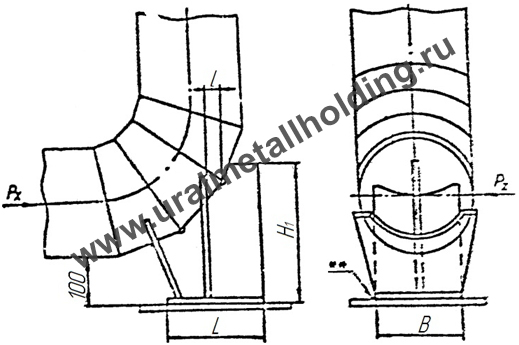

Опора сварных отводов

Настоящий стандарт распространяется на опоры сварных отводов трубопроводов, не подведомственных "Правилам пара и горячей воды", наружным диаметром DН 106-1420 мм с tРАБ. = 115°С.

**Для неподвижных опор




Исполнение опор

DН

Допускаемые нагрузки

H1

L

B

l



Масса, кг

верти

кальная

Осевая, кН, Px при

Pz=Px

Pz=0,5Px

01

106

300

2,5

4,7

311

120

80

38



3,2

02

133

400

3,7

4,8

321

130

100

42



3,6

03

159

500

4,4

6,7

335

140

110

42



3,9

04

219

1000

8,0

8,3

373

160

140

54



6,4

05

273

1500

11,6

13,0

413

180

170

56



8,7

06

325

2000

20,0

21,0

477

210

210

52



16,0

07

377

2500

20,0

24,0

532

230

210

56



19,0

08

426

3000

27,0

30,0

596

270

250

72



27,0

09

530

4000

35,0

35,0

711

330

310

130



39,0

10

530

4000

48,0

65,0

516

300

300

70



36,0

11

630

5000

55,0

93,0

1016

550

360

105



112,0

12

630

5000

62,0

90,0

616

360

360

65



56,0

13

720

6200

83,0

140,0

1116

620

400

125



146,0

14

720

6200

95,0

136,0

666

400

400

60



77,0

15

820

8000

95,0

150,0

1266

700

450

140



187,0

16

820

8000

109,0

157,0

766

460

450

80



99,0

17

1020

12400

119,0

203,0

1516

850

550

175



268,0

18

1020

12400

133,0

191,0

916

550

550

75



146,0

19

1220

16700

142,0

243,0

1766

1000

650

205



381,0

20

1220

16700

170,0

254,0

1116

670

650

100



216,0

21

1420

21000

173,0

294,0

2016

1150

760

235



566,0

22

1420

21000

203,0

304,0

1266

760

760

130



273,0
