Опоры по ОСТ 34-10-616-93

Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:

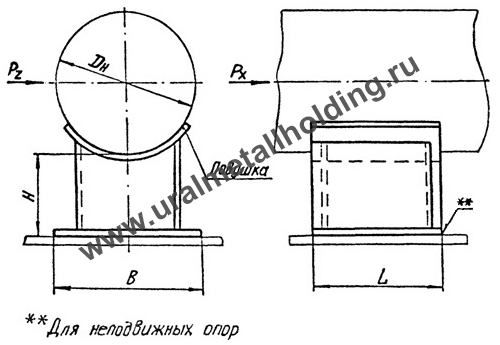

Опора приварная скользящая и неподвижная

Настоящий стандарт распространяется на опоры приварные скользящие и неподвижные, предназначенные для трубопроводов ТЭС и АЭС с DН 57-1620 мм, с параметрами среды tРАБ ≤ 300°С, РУ ≤ 2,5 МПа.

Основные размеры опор приварных скользящих и неподвижных, мм



Исполнение опор для трубопроводов из стали

DН

Допускаемые нагрузки, кН

H

B

L

Масса, кг

Углер.

Корроз.

верти

кальная

Осевая Px при

Pz=Px

Pz=0,5Px

01

02

57

1,0

3,3

4,8

100

40

100

0,8

03

04

76

1,5

4,7

6,5

100

60

100

1,0

05

06

89

2,0

4,5

6,3

100

60

100

1,0

07

08

108

3,0

10,0

13,3

100

100

100

1,8

09

10

108

3,0

7,6

10,2

150

100

100

2,4

11

12

108

3,0

15,0

21,0

100

100

150

2,5

13

14

108

3,0

11,0

16,0

150

100

150

3,3

15

16

133

4,0

9,3

12,3

100

100

100

1,6

17

18

133

4,0

7,2

10,0

150

100

100

2,4

19

20

133

4,0

14,0

19,0

100

100

150

2,5

21

22

133

4,0

11,0

15,0

150

100

150

3,3

23

24

159

5,0

10,1

13,2

100

120

100

2,1

25

26

159

5,0

8,0

10,4

150

120

100

2,7

27

28

159

5,0

15,0

20,0

100

120

150

2,8

29

30

159

5,0

12,0

16,0

150

120

150

3,6

31

32

219

11

28,5

37,0

100

200

150

5,9

33

34

219

11

23,0

30,5

150

200

150

7,3

35

36

219

11

37,0

49,0

100

200

200

6,1

37

38

219

11

30,0

41,0

150

200

200

7,6

39

40

273

19

28,5

37,0

100

200

150

6,2

41

42

273

19

23,5

30,7

150

200

150

7,6

43

44

273

19

37,0

49,0

100

200

200

7,8

45

46

273

19

31,0

41,0

150

200

200

9,5



Исполнение опор для трубопроводов из стали

DН

Допускаемые нагрузки, кН

H

B

L

Масса, кг

Углер.

Корроз.

верти

кальная

Осевая Px при

Pz=Px

Pz=0,5Px

47

48

325

25

50,0

65,6

100

300

200

11,4

49

50

325

25

43,0

55,0

150

300

200

13,5

51

52

325

25

71,0

95,0

100

300

300

16,5

53

54

325

25

61,0

81,0

150

300

300

19,0

55

56

377

30

46,5

60,0

100

300

200

11,2

57

58

377

30

40,0

52,0

150

300

200

13,0

59

60

377

30

66,0

87,0

100

300

300

16,3

61

62

377

30

57,0

76,0

150

300

300

18,6

63

64

426

36

92,0

118

100

400

250

22,6

65

66

426

36

80,0

103

150

400

250

26,0

67

68

426

36

158,0

206

100

400

400

36,0

69

70

426

36

145,0

189

150

400

400

41,0

71

72

478

36

85,0

110

100

400

250

22,3

73

74

478

36

75,0

97

150

400

250

26,0

75

76

478

36

151,0

197

100

400

400

34,5

77

78

478

36

138,0

161

150

400

400

39,2

79

80

530

45

84,3

108

100

400

250

22,5

81

82

530

45

75,0

96

150

400

250

26,3

83

84

530

45

164,0

221

100

400

500

39,0

85

86

530

45

147,0

198

150

400

500

44,0

87

88

630

60

95,0

180

100

500

250

26,5

89

90

630

60

85,0

108

150

500

250

32,8

91

92

630

60

207,0

270

100

500

500

53,0

93

94

630

60

187,0

248

150

500

500

58,6

95

96

720

75

142,0

181

100

600

350

46,7

97

98

720

75

130,0

165

150

600

350

52,3

99

100

720

75

236,0

302

100

600

600

78,0

101

102

720

75

216,0

286

150

600

600

85,0

103

104

820

95

130,0

165

100

600

350

44,4

105

106

820

95

119,0

151

150

600

350

50,0

107

108

820

95

217,0

287

100

600

600

73,0

109

110

820

95

199,0

264

150

600

600

80,0

111

112

920

115

176,5

222

100

700

350

64,6

113

114

920

115

163,0

205

150

700

350

72,3

115

116

920

115

348,0

453

100

700

700

122,0

117

118

920

115

307,0

407

150

700

700

132,0

119

120

1020

135

163,0

205

100

700

350

62,5

121

122

1020

135

151,0

196

150

700

350

70,1

123

124

1020

135

330,0

432

100

700

700

117,0

125

126

1020

135

315,0

412

150

700

700

127,0

127

128

1220

185

201,5

256

100

800

450

88,4

129

130

1220

185

189,0

247

150

800

450

97,6

131

132

1220

185

396,0

525

100

800

800

152,0

133

134

1220

185

373,0

495

150

800

800

164,0

135

136

1420

260

178,0

226

100

800

450

85,7

137

138

1420

260

168,0

213

150

800

450

96,0

139

140

1420

260

396,0

529

100

800

800

158,0

141

142

1420

260

374,0

502

150

800

800

171,0

143

144

1620

330

221,0

278

100

900

450

115,0

145

146

1620

330

210,0

264

150

900

450

127,0

147

148

1620

330

485,0

643

100

900

900

211,0

149

150

1620

300

462,0

613

150

900

900

228,0
