Опоры скользящие направляющие хомутовые трубопроводов ТЭС и АЭС

Настоящий стандарт распространяется на опоры скользящие направляющие хомутовые трубопроводов ТЭС и АЭС:

из хромомолибденованадиевых сталей наружным диаметром от 57 до 920 мм с температурой среды t ≤ 560 °С;
из углеродистой и кремнемарганцовистых сталей наружным диаметром от 57 до 820 мм с температурой среды t ≤ 440 °С;
из сталей аустенитного класса наружным диаметром от 57 до 325 мм с температурой среды t ≤ 440 °С.

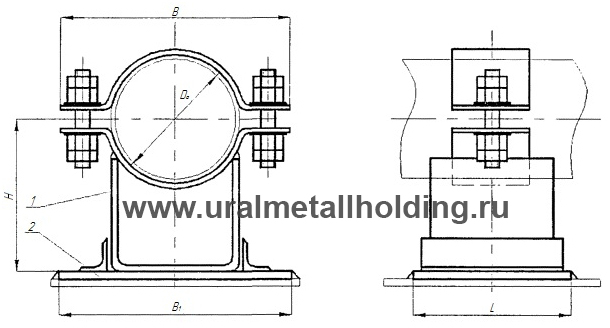

1 – скользящая опора по ОСТ 24.125.154-01, 2 – направляющая плита
Рисунок 1

Условные обозначения – см. рисунок 1

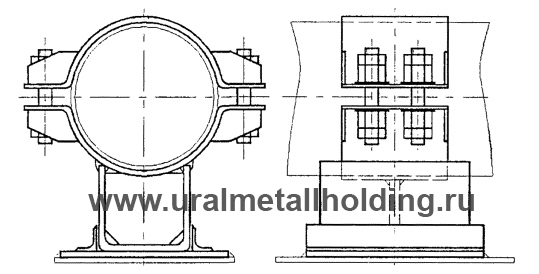

Рисунок 2

Условные обозначения – см. рисунок 1

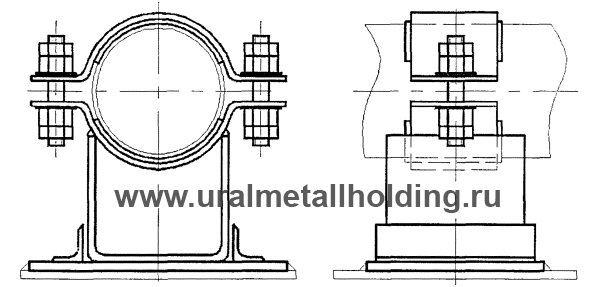

Рисунок 3

Условные обозначения – см. рисунок 1
Рисунок 4

Условные обозначения – см. рисунок 1

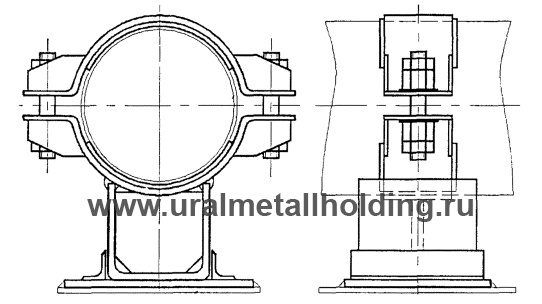

Рисунок 5

Основные размеры скользящих направляющих опор трубопроводов из хромомолибденованадиевых сталей, мм

Исполнение	Наружный диаметр трубопровода Da	Рисунок	B	B₁	H	L	Масса, кг
Исполнение	Наружный диаметр трубопровода Da	Рисунок	B	B₁	H	L	Масса, кг
01	57	1	140	175	135	250	5,92
02	76		160	175	146		6,06
03	108		200	215	180		7,30
04	133		240		198		7,56
05	159		270		213		7,76
06	194		330	265	261		11,55
07	219		355	265	277		11,81
08	245	2	390	315	290	300	19,60
09	273		430	315	310	300	19,90
10	325		490	395	346	400	29,15
11	377		560	475	360		40,93
12	426		610		404		44,41
13	465	3	660		433		53,41
14	530		740	645	430	500	71,7
15	630		850	705	500		97,0
16	720		950	785	542		109,00
17	920		1150	785	686		119,00

Основные размеры скользящих направляющих опор трубопроводов из углеродистых и кремнемарганцовистых сталей, мм

Исполнение	Наружный диаметр трубопровода Da	Рисунок	B	B₁	H	L	Масса, кг
Исполнение	Наружный диаметр трубопровода Da	Рисунок	B	B₁	H	L	Масса, кг
18	57	1	140	175	112	250	5,330
19	76		160	175	124		5,430
20	89		185	215	137		7,120
21	108		200		157		7,480
22	133		240		175		7,760
23	159		270		192		7,900
24	194		330	265	241		10,910
25	219		355	265	257		11,110
26	245	2	390	315	270	300	18,676
27	273		430	315	290	300	18,976
28	325		490	395	326	400	27,980
29	377		560	475	340		39,330
30	426		610		384		42,530
31	465	3	660		413		51,590
32	530		740	645	410	500	69,68
33	630		850	705	480		93,860
34	720		950	785	522		104,560
35	820		1100	785	598		113,9

Основные размеры скользящих направляющих опор трубопроводов из аустенитных сталей, мм

Исполнение	Наружный диаметр трубопровода Da	Рисунок	B	B₁	H	L	Масса, кг
Исполнение	Наружный диаметр трубопровода Da	Рисунок	B	B₁	H	L	Масса, кг
36	57	4	140	175	113	250	5,410
37	76		160	175	125		5,550
38	89		185	215	138		7,230
39	108		200		158		7,640
40	133		240		176		8,000
41	159		270		193		8,180
42	219		355	265	258		11,450
43	245	5	390	315	271	300	19,176
44	273		430	315	291	300	19,536
45	325		490	395	395	400	28,850
