Опоры по ОСТ 24.125.151-01

Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:

Опоры неподвижные трубопроводов ТЭС и АЭС

Настоящий стандарт распространяется на опоры неподвижные трубопроводов ТЭС и АЭС:

  • из хромомолибденованадиевых сталей наружным диаметром от 57 до 920 мм с температурой среды t ≤ 560 °С;
  • из углеродистых и кремнемарганцовистых сталей наружным диаметром от 57 до 820 мм с температурой среды t ≤ 440 °С;
  • из сталей аустенитного класса наружным диаметром от 57 до 325 мм с температурой среды t ≤ 440 °С.

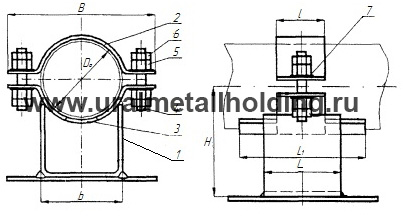

Рисунок 1 – Опора однохомутовая
1 – корпус, 2 – полухомут, 3 – упор, 4 – шпилька, 5,6 – гайка, 7 – шайба



Условные обозначения – см. рисунок 1

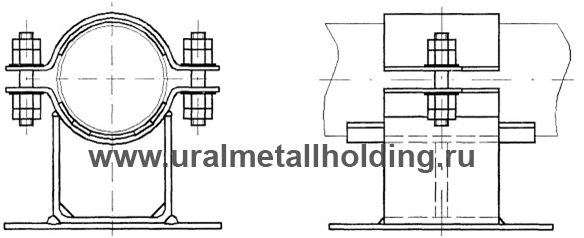

Рисунок 2 – Опора однохомутовая с ребром жесткости



Условные обозначения – см. рисунок 1

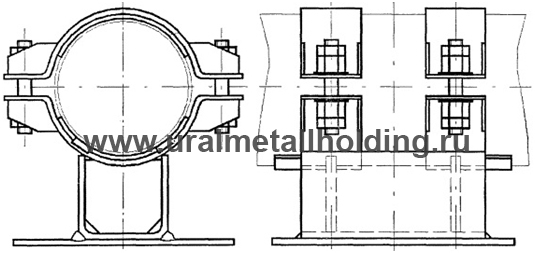

Рисунок 3 – Опора двуххомутовая с ребром жесткости



Условные обозначения – см. рисунок 1
Рисунок 4 – Опора двуххомутовая



Условные обозначения – см. рисунок 1
Рисунок 5 – Опора однохомуттовая с прокалдками
8,9 – Прокладки



Условные обозначения – см. рисунки 1 и 5
Рисунок 6 – Опора однохомутовая с прокладками



Условные обозначения – см. рисунки 1 и 5
Рисунок 7 – Опора двуххомутовая с прокладками

Основные размеры неподвижных опор трубопроводов из хромомолибденованадиевых сталей, мм


Исполнение
Наружный диаметр трубопровода Da
Рисунок
В
b
L
L1
l
Н
Масса, кг
01
57
1
140
60
80
120
60
135
2,04

02
76
160
146
2,22

03
108
2
200
100
90
210
90
180
4,56

04
133
240
250
198
6,12

05
159
270
213
6,52

06
194
3
330
150
300
500
60
261
22,60

07
219
355
277
24,30

08
245
390
200
350
550
80
290
33,70

09
273
430
400
600
310
33,00

10
325
490
280
500
700
100
346
51,10

11
377
560
360
550
750
360
75,54

12
426
610
600
800
120
404
88,90

13
465
4
660
160
433
101,10

14
530
740
480
500
430
126,30

15
630
850
540
600
960
180
500
193,50

16
720
950
620
700
1060
542
225,20

17
920
1150
800
1240
686
270,30


Основные размеры неподвижных опор трубопроводов из углеродистой и кремнемарганцовистых сталей, мм

Исполнение
Наружный диаметр трубопровода Da
Рисунок
В
b
L
L1
l
Н
Масса, кг
18
57
1
140
60
80
110
50
112
1,45

19
76
160
124
1,63

20
89
185
100
90
137
2,88

21
108
2
200
210
90
157
5,18

22
133
240
250
175
6,92

23
159
270
192
6,70

24
194
3
330
150
300
500
50
241
19,48

25
219
355
257
18,88

26
245
390
200
350
550
70
270
29,70

27
273
430
400
600
290
31,98

28
325
490
280
500
700
90
326
43,48

29
377
560
360
550
750
340
69,57

30
426
610
600
800
110
384
80,47

31
465
4
660
160
413
94,38

32
530
740
480
500
124,84

33
630
850
540
600
960
170
480
171,60

34
720
950
620
700
1060
522
206,60

35
820
1110
800
1240
598
239,10


Основные размеры неподвижных опор трубопроводов из аустенитных сталей, мм

Исполнение
Наружный диаметр трубопровода Da
Рисунок
В
b
L
L1
l
Н
Масса, кг
36
57
5
140
60
80
110
50
113
1,45

37
76
160
125
1,57

38
89
185
100
90
150
138
2,92

39
108
200
210
90
158
5,22

40
133
240
250
176
6,16

41
159
270
193
6,94

42
219
7
355
150
300
500
50
258
19,56

43
245
390
200
350
550
70
271
29,68

44
273
430
400
600
291
29,98

45
325
490
280
500
700
90
327
42,68
