Болты фундаментные съемные Тип-4 ГОСТ 24379.1-80

Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:
Тип 4

Болты изготовлены по ГОСТ 24379.0-80

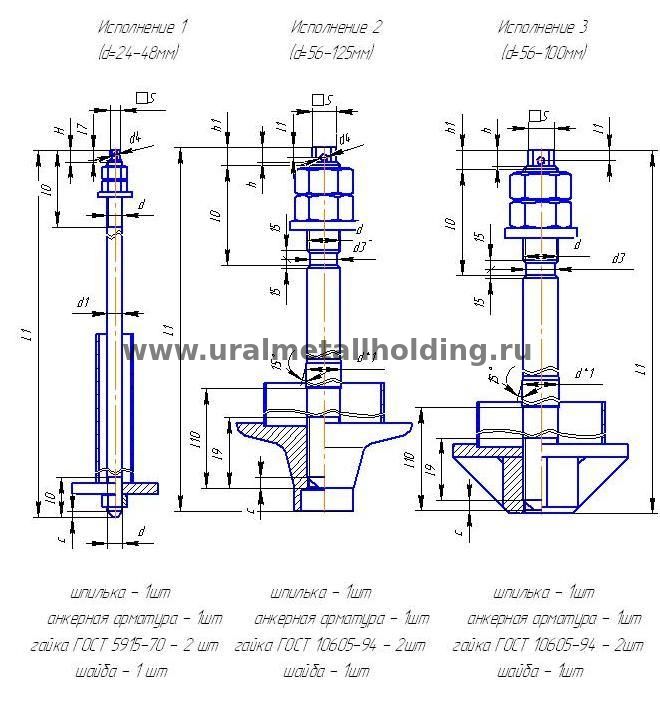

Примеры установки болтов в фундамент:

Исп. 1-3. При установке съемных болтов анкерная арматура устанавливается до бетонирования фундаментов, а шпильки после устройства фундамента.

Номинальный диаметр резьбы d Шаг резьбы d1 d3 d4 l0 l l1 l5 l7 l9 l10 H h c
Крупный Мелкий
24 3 24 5 110 75 200 7 16 9
30 3,5 30 120 90 250 12
36 4 36 8 130 110 300 10 20
42 4,5 42 140 125 350 15
48 5 48 150 150 400 12 25 18
56 5,5 60 47,8 12 160 400 16 120 180 30 25 20
64 6 70 55 16 170 500 20 135 200 40 35 25
72 6 75 63 20 180 155 240 30
80 85 71 190 600
90 95 81 25 210 800 25 180 280 50 45 35
100 105 91 230 1000 200 300 40

Смотреть весь список болтов.
