Болты изогнутые фундаментные Тип-1 ГОСТ 24379.1-80

Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:
Тип 1

Болты изготовлены по ГОСТ 24379.0-80

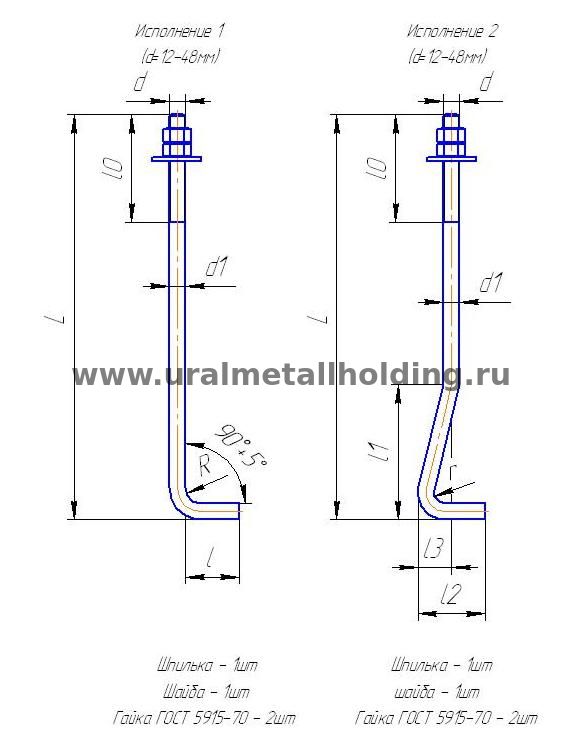

Примеры установки болтов в фундамент:

Исп. 1. Болты изогнутые, устанавливаются до бетонирования фундаментов.

Исп.2. Болты изогнутые, устанавливаются в колодцах готовых фундаментов с последующим заполнением колодцев бетоном.

Номинальный Диаметр резьбы d Шаг резьбы d1 l0 l l1 l2 l3 R r
Крупный Мелкий
12 1,75 12 80 40 100 50 25 12 8
16 2 16 90 50 130 60 30 16 10
20 2,5 20 100 60 160 80 40 20
24 3 24 110 75 200 100 50 24 20
30 3,5 30 120 90 250 120 60 30
36 4 36 130 110 300 140 70 36 30
42 4,5 42 140 125 350 170 85 42
48 5 48 150 150 400 200 100 48 40

Смотреть весь список болтов.
