Коллекторы вертикальные ВК

Заказ оборудования
по телефону:(351) 268-90-01, 268-90-02
Заказ оборудования
через сайт:
Коллекторы вертикальные ВК

Коллекторы вертикальные ВК

  • СИОТ-М

Назначение

Вертикальные коллекторы применяются для аспирационных установок, обслуживающих выделяющее пыль или газы технологическое оборудование, располагаемое на относительно небольших по протяженности площадях, на двух или более этажах.

Особенно рациональным является применение коллектора этого типа при вертикальном расположении аспирируемого оборудования на нескольких отметках, сблокированного и связанного технологическим потоком.

Устройство и принцип работы

Вертикальные коллекторы состоят из вентиляторной, опорной, промежуточной секций и бункера.

Присоединение воздухопроводов местных отсосов к вертикальному коллектору осуществляется патрубками прямоугольного сечения, устанавливаемыми на касательной к цилиндрическим стенкам при сборке и на монтаже.

Соединение коллектора с воздухопроводом на пылеочистную установку – фланцевое.

Опорная и промежуточная секции имеют один или два люка для осмотра и чистки

Технические характеристики

Производительность по воздуху, м3/час:

Наименование Производительность, м3/час
ВК-1 7000
ВК-2 12000
ВК-3 20000
ВК-4 30000
ВК-5 50000

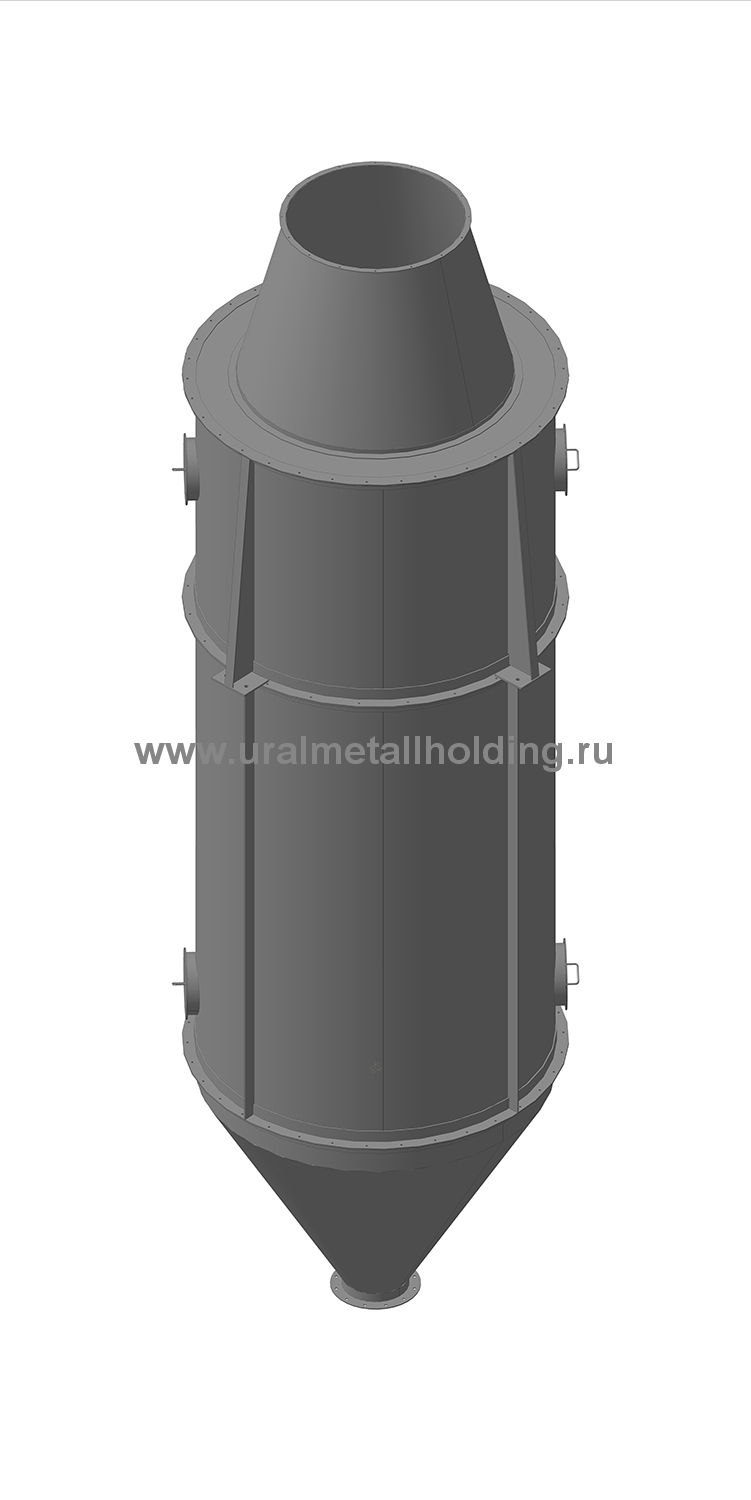

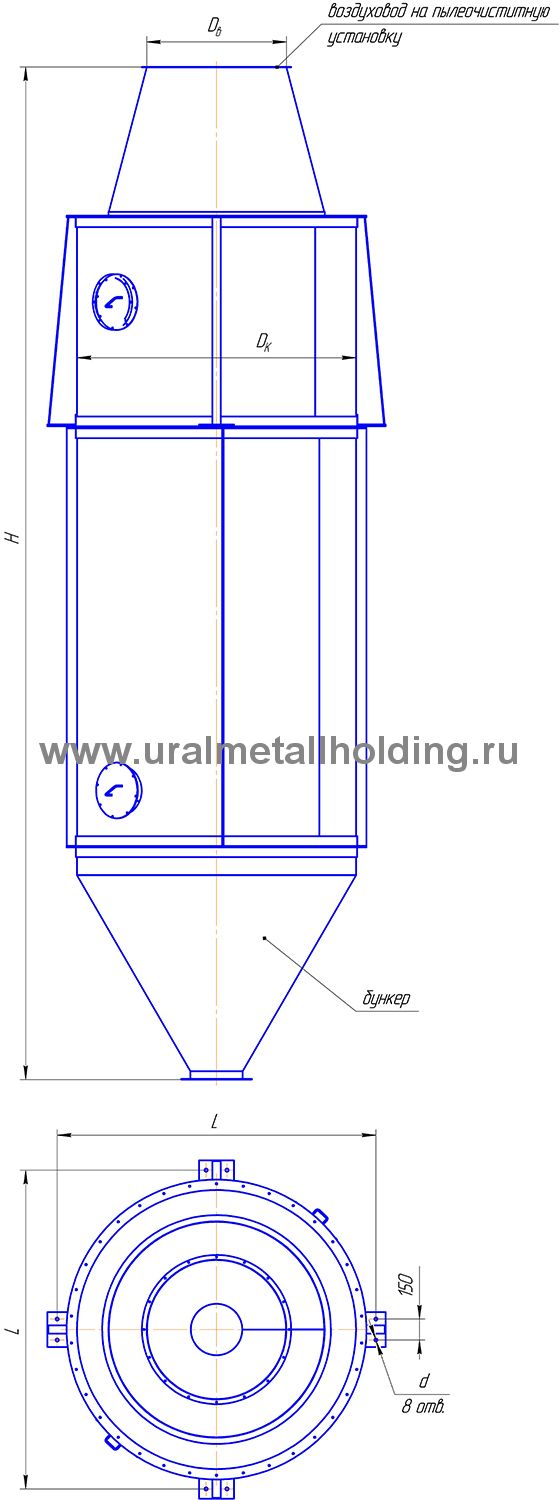

Рисунок 1 – Коллектор вертикальный ВК

Обозначение Основные размеры, мм Масса, кг
Dв D H L d
ВК-1 500 800 5740 1080 18 358
ВК-2 630 1000 6070 1280 18 449
ВК-3 800 1200 6300 1480 18 666
ВК-4 900 1600 6670 1950 23 1121
ВК-5 1000 2000 7300 2400 23 1437
