Коллекторы горизонтальные проходные ГП

Коллекторы горизонтальные проходные ГП

  • СИОТ-М

Назначение

Коллекторы горизонтальные проходные типа ГП применяются в аспирационных системах при отсасывании от технологического оборудования и дальнейшего перемещения по воздухопроводу пыли порошкообразных, сыпучих и волокнистых материалов.

Данные коллекторы дают возможность подключить воздухопроводы местных отсосов, а также воздухопровод на пылеочистную установку в горизонтальной плоскости.

Горизонтальные проходные коллекторы применяются при незначительной высоте помещения.

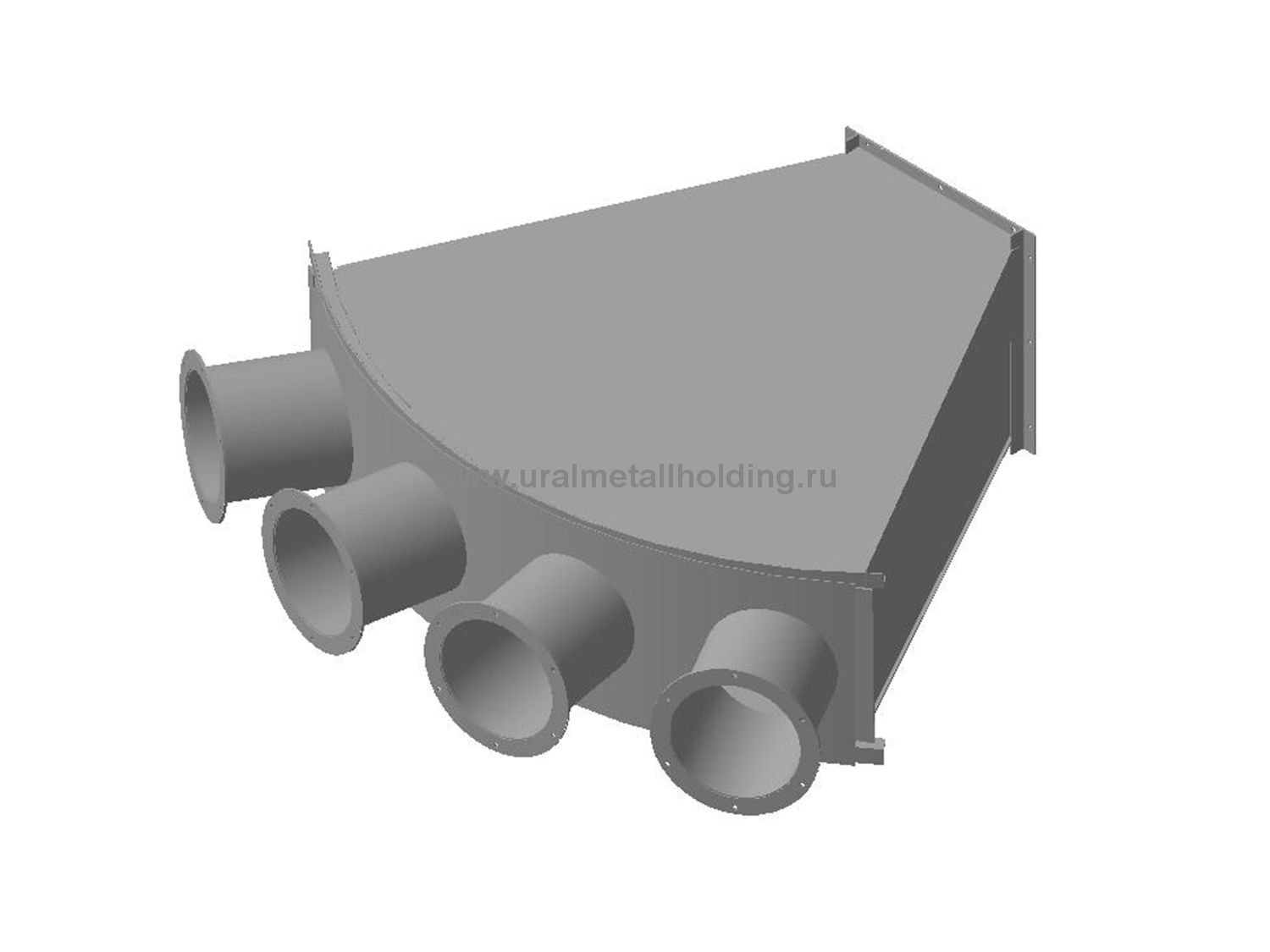

Устройство и принцип работы

Горизонтальные коллекторы состоят из корпуса и патрубков, подключаемых к местным отсосам. На боковой стенке коллектора имеется люк для осмотра и чистки, закрываемый шибером.

Соединение воздухопроводов местных отсосов с патрубками коллекторов, а также самих коллекторов с воздухопроводами на пылеочистную установку – фланцевое.

Разгрузка горизонтальных коллекторов пневматическая, потоком аспирационного воздуха.

Технические характеристики

Производительность по воздуху, м3/час:

Наименование Производительность, м3/час
ГП-4 6480
ГП-6 9720
ГП-8 12960
ГП-10 16200
ГП-12 19440

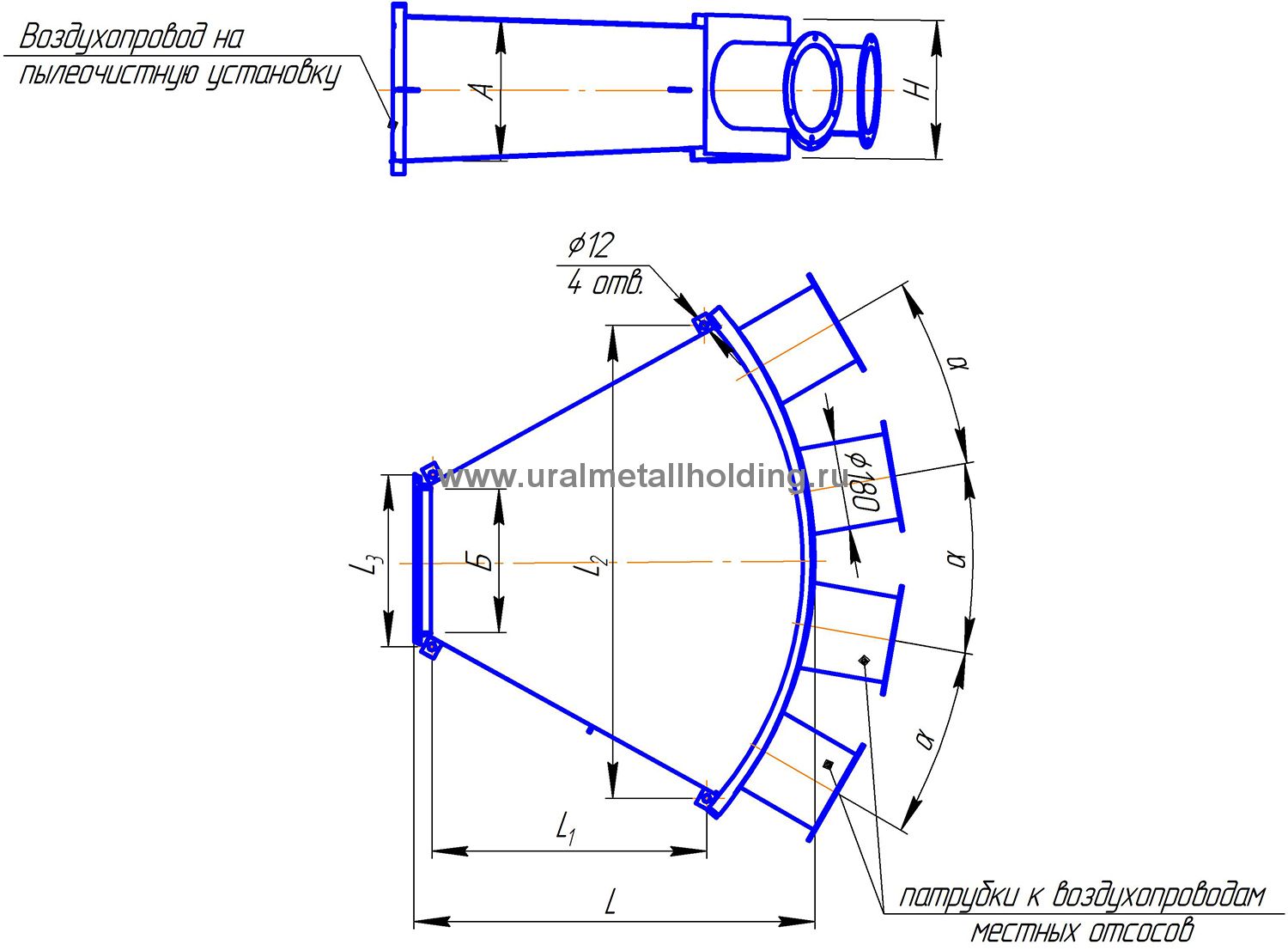

Рисунок 1 – Коллектор горизонтальный проходной ГП

Обозначение Основные размеры, мм а Кол-во
патрубков
Масса, кг
А Б H L L1 L2 L3
ГП-4 300 300 300 827 584 1000 346 20 4 41,2
ГП-6 300 400 570 800 650 836 446 20 6 37,5
ГП-8 400 500 570 900 705 1026 546 17 8 56,4
ГП-10 500 500 570 1000 726 1300 546 15 10 71,5
ГП-12 500 600 570 2100 1400 1452 646 24 12 146,6
