Коллекторы барабанные проходные БП

Коллекторы барабанные проходные БП

  • СИОТ-М

Назначение

Барабанные коллекторы применяются в системах аспирации при отсасывании от технологического оборудования и дальнейшего перемещения по воздухопроводу пыли порошкообразных, сыпучих и волокнистых материалов.

Коллекторы дают возможность подключать воздухопроводы местных отсосов в вертикальной плоскости, а отводимый воздух направлять вниз.

Устройство и принцип работы

Барабанные коллекторы состоят из цилиндрической и конической частей, соединенных между собой на болтах.

Патрубки, подсоединяемые к воздухопроводам местных отсосов, расположены на крышке. Соединение– фланцевое.

Технические характеристики

Производительность по воздуху, м3/час: воздухопроводов местных отсосов с патрубками барабанных проходных коллекторов и самих коллекторов с воздухопроводами на пылеочистную установку

Наменование Производительность, м3/час
БП-4 6460
БП-6 9720
БП-8 12960
БП-10 16200
БП-12 19440
БП-15 24300

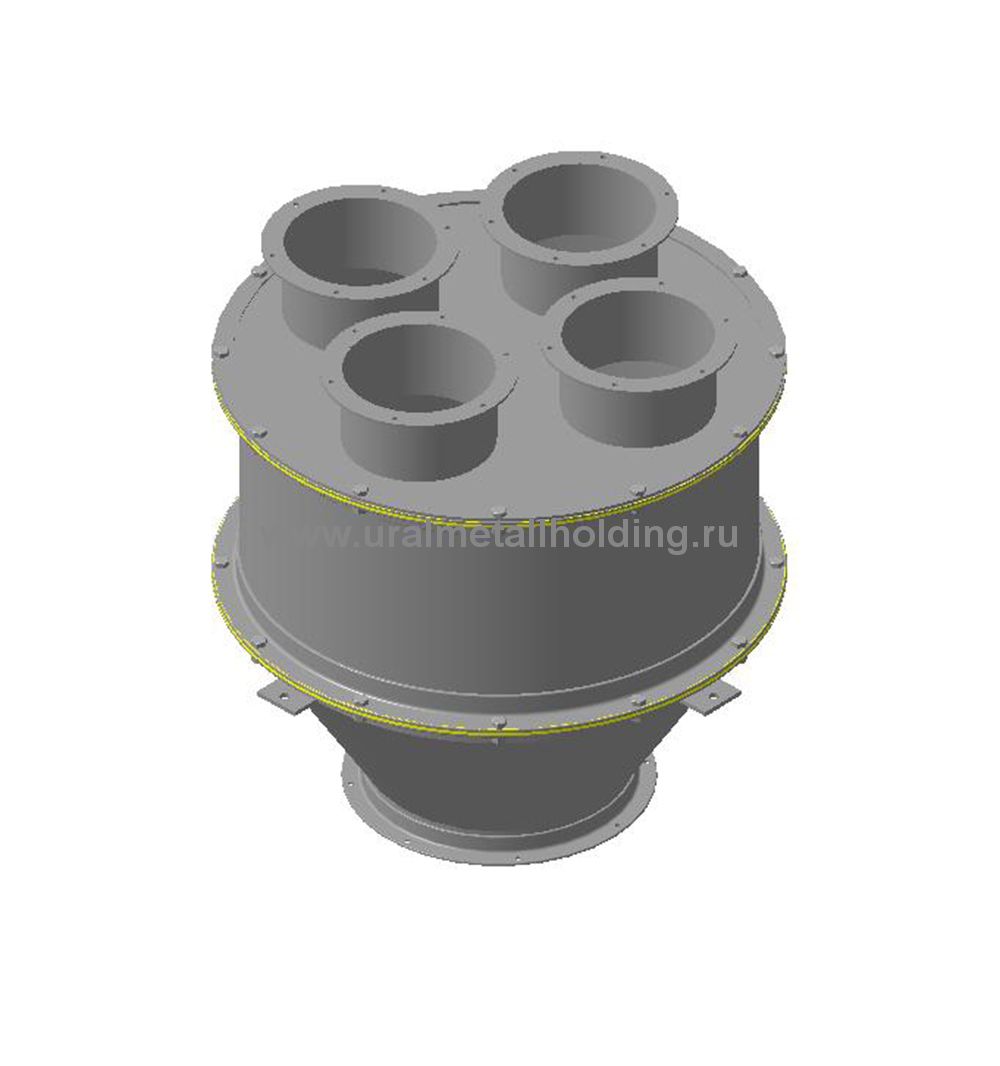

Коллектор барабанный проходной БП

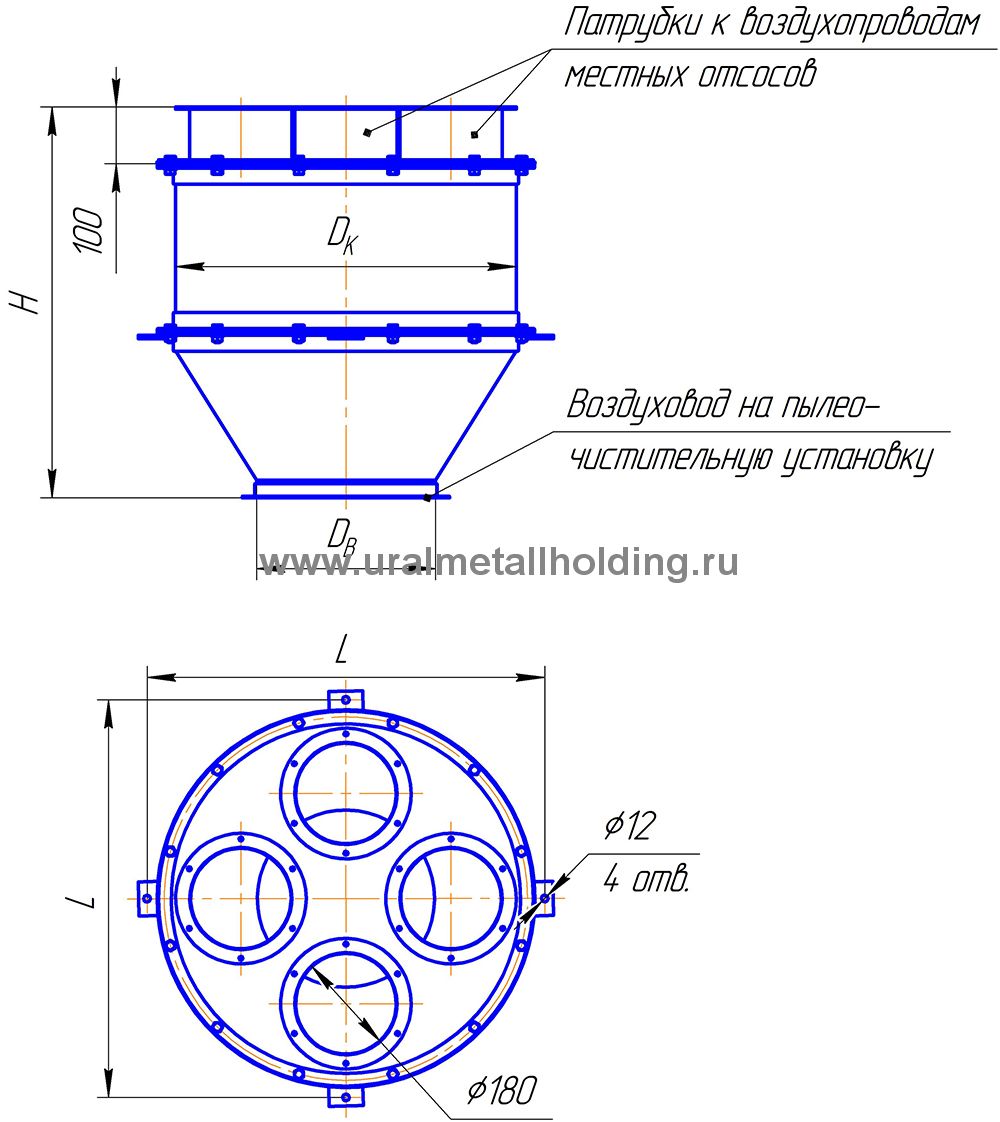

Рисунок 1 – Коллектор барабанный проходной БП

Обозначение Основные размеры, мм Кол-во
патрубков
Масса, кг
DВ DК H L
БП-4 315 600 710 700 4 38
БП-6 400 750 860 860 6 56
БП-8 450 950 1060 1060 8 79
БП-10 500 1100 1240 1210 10 102
БП-12 560 1200 1300 1320 12 116,5
БП-15 630 1500 1700 1610 15 130
