Коллекторы барабанные аспирационные БА

  • СИОТ-М
  • СИОТ-М1

Назначение

Аспирационные коллекторы применяются при отсасывании от технологического оборудования и дальнейшего перемещения по воздухопроводу и дальнейшего перемещения по воздухопроводу пыли порошкообразных, сыпучих, волокнистых материалов.

Устройство и принцип работы

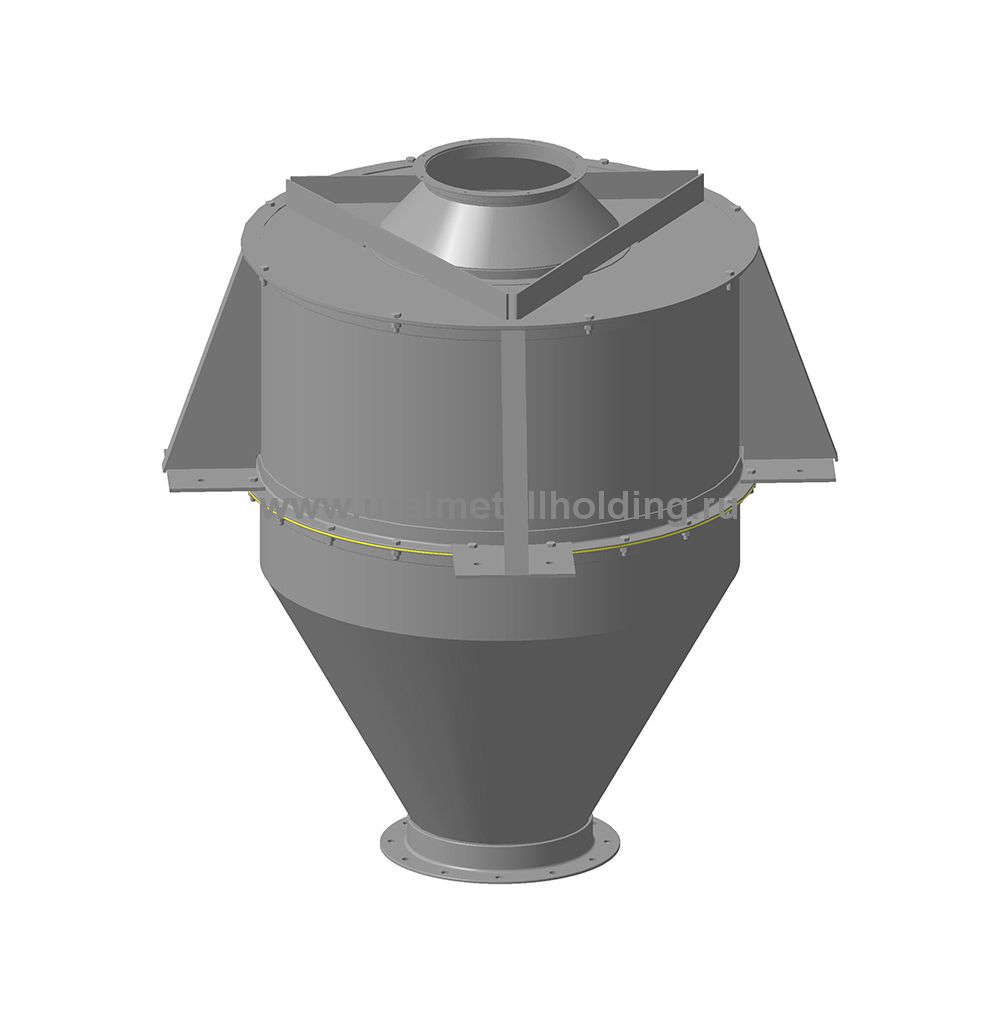

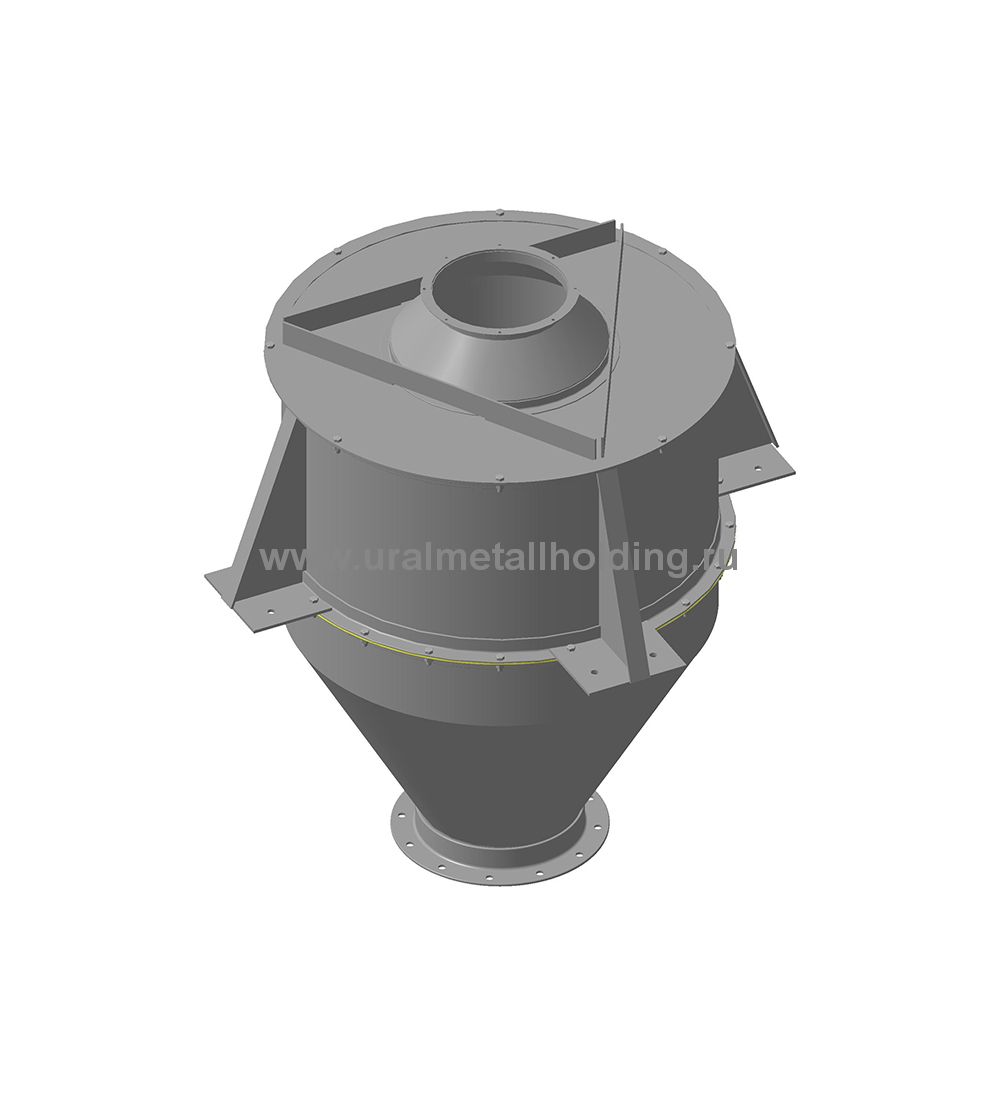

Аспирационный коллектор состоит из вентиляторной секции, цилиндра с опорами для установки на перекрытии и бункера.

Присоединение воздухопроводов местных отсосов к вентиляторному коллектору осуществляется патрубками прямоугольного сечения, установленными по касательной к цилиндрическим стенкам.

Соединение коллектора с воздухопроводом на пылеочистную установку – фланцевое.

Технические характеристики

Производительность по воздуху, м3/час:

Наименование Производительность, м3/час
БА-1 5000
БА-2 7000
БА-3 10000
БА-4 15000
БА-5 30000

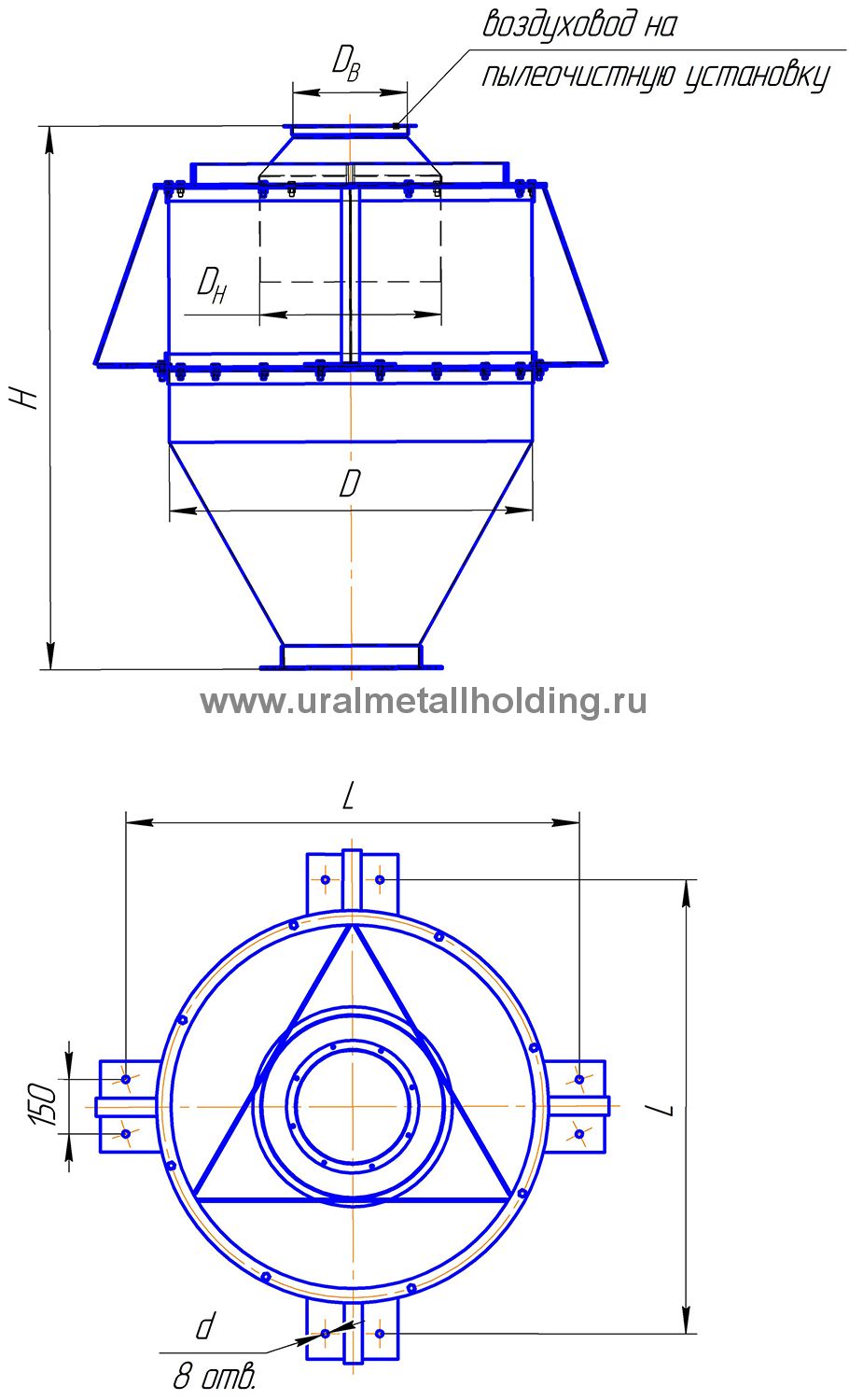

Рисунок 1 – Коллектор барабанный аспирационный БА

Обозначение Основные размеры, мм Масса, кг
Dв Dн D H L d
БА-1 315 500 1000 1506 1280 18 145,3
БА-2 400 600 1200 1686 1480 18 228
БА-3 500 800 1600 1786 1880 22 418
БА-4 630 1000 2000 2276 2320 22 579
БА-5 800 1200 2400 2756 2750 22 782,3
